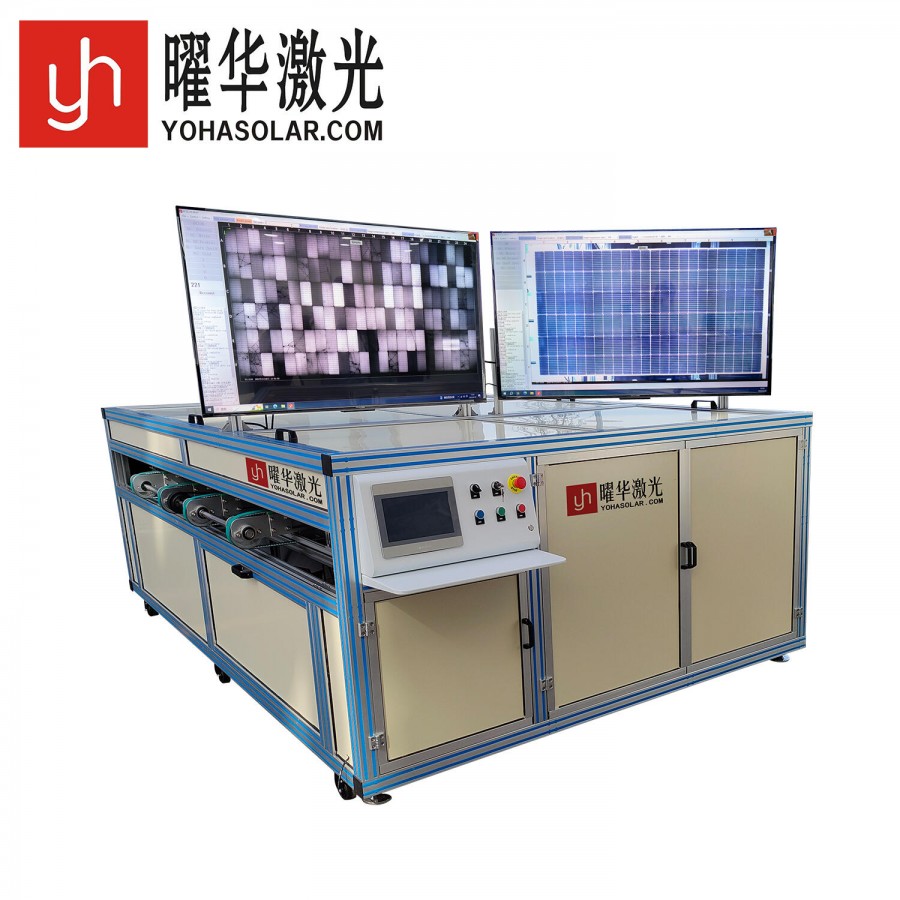

组件碎片检测仪

在光伏组件生产全链条中，碎片、隐裂等内部缺陷会直接导致组件发电效率衰减甚至失效，组件碎片检测仪作为精准识别这类缺陷的核心装备，通过集成光学成像、智能算法与自动化技术，成为保障组件品质的关键一环。其基本情况可从核心原理、核心能力与应用场景三方面展开解析：

一、核心检测原理：双技术融合实现缺陷 “可视化”

组件碎片检测仪主要依托电致发光（EL）检测技术与可见光视觉检测技术的双重融合，构建 “内外兼修” 的缺陷识别体系。

在 EL 检测维度，设备会在暗室环境下对光伏组件施加特定电流，激发电池片内部产生电致发光效应，此时组件内部的碎片、隐裂区域因电流传导异常会呈现暗区或不规则发光形态。设备搭载的高灵敏度工业相机可捕捉到这种肉眼不可见的发光差异，再通过图像处理算法将缺陷轮廓清晰呈现。

在可见光检测维度，设备通过特制照明系统与高清相机同步采集组件表面图像，精准识别因碎片引发的表面崩边、破损，以及划伤、脏污等关联瑕疵，实现从内部微观缺陷到表面宏观瑕疵的全面检测。

二、核心技术能力：精准、高效、可溯的三重保障

1. 高精度缺陷识别：设备配备百万级像素工业相机与基于深度学习的 AI 算法，能识别最小 0.1mm 的细微碎片，对碎片位置、面积、数量的定位误差小于 ±0.5mm。算法可自动区分碎片、隐裂、断栅等不同缺陷类型，识别准确率达 99% 以上，有效避免人工检测的漏检、误判问题。

2. 高适配检测效率：针对光伏生产线的高通量需求，设备采用毫秒级图像采集与处理技术，单块组件检测周期可压缩至 15 秒以内，每小时可稳定检测 240 块以上组件，适配 “日产万片” 的量产节奏。同时支持 166mm、182mm、210mm 等全尺寸组件检测，无需频繁调整参数，满足混线生产需求。

3. 全流程数据追溯：设备内置数据存储与传输模块，可自动记录每块组件的检测时间、缺陷参数、图像数据等信息，并通过 Modbus TCP 等协议对接工业物联网平台。当出现不合格品时，可在 3 分钟内完成溯源分析，明确缺陷产生环节，为工艺优化提供数据支撑，符合 TÜV 莱茵等国际认证的质量追溯要求。
