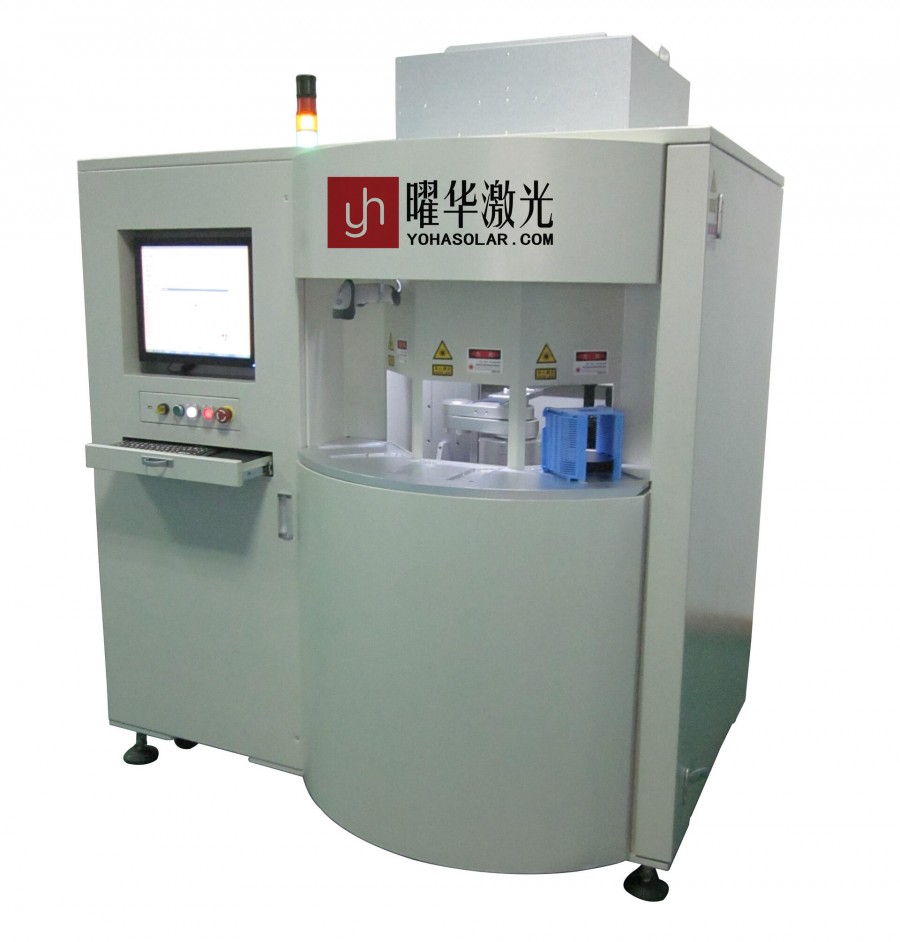

组件EL测试系统
武汉曜华
湖北武汉市 · 付款后3天内
一、系统核心构成与原理数据
1. 技术原理核心参数
发光机制：向光伏组件施加反向偏压（通常为 1.5-2 倍开路电压），激发电池片产生 800-1100nm 红外光，通过红外成像捕捉发光均匀性差异识别缺陷。
核心组件：红外成像单元、可编程电源模块、图像处理主机、专用分析软件，符合 T/CAMS180-2023《智能检测装备通用技术要求》系统架构规范。
2. 硬件基础参数
硬件模块 | 基础技术指标 | 行业通用标准 |
成像传感器 | 红外 CMOS/CCD，像素≥1200 万，分辨率≥0.3 lp/mm | 参考 T/CPIA 0009-2019 标准 |
光源系统 | 辅助红外补光，亮度可调范围 500-10000cd/m² | 光谱匹配晶体硅发光特性 |
电源模块 | 输出电压 0-1500V，电流 0-20A，纹波系数≤1% | 适配 1500V 主流组件系统 |
数据接口 | 支持 USB 3.0/WiFi，传输速率≥100Mbps | 兼容工厂 MES 系统对接需求 |
二、关键性能基础数据
1. 检测精度与效率基准
缺陷识别极限：最小可检测微裂纹≤50μm，缺陷定位偏差≤±1mm（高端设备可达 ±0.5mm）。
检测效率：单块 60 片组件检测耗时 30-60 秒，在线式设备适配 300-600 块 / 小时生产线节奏。
识别准确率：10 类典型缺陷识别率≥95%，智能型设备通过 AI 算法可提升至 99%。
2. 环境适应性基础指标
适应维度 | 通用参数范围 | 特殊场景要求 |
工作温度 | -10℃~45℃（工业级）；-20℃~50℃（宽温级） | 沙漠电站需耐高温 50℃以上 |
相对湿度 | 10%~90% 无结露 | 沿海地区需强化防潮设计 |
防护等级 | 主机 IP54，镜头 IP65 | 露天巡检需 IP67 防护 |
供电方式 | 220V 交流 / 12V 直流，功耗≤300W | 便携式设备续航≥4 小时 |
三、缺陷检测基础数据
1. 核心缺陷检测覆盖清单
缺陷类别 | 典型缺陷类型 | 检测原理依据 |
材料缺陷 | 隐裂、断栅、低效率片、黑心片 | 发光强度差异识别 |
工艺缺陷 | 虚焊、脱焊、层压气泡、裂片 | 电流传导异常 / 成像阴影判断 |
运行缺陷 | 热斑、PID 衰减、蜗牛纹、边框腐蚀 | 发热异常 / 发光均匀性分析 |
2. 缺陷分析基础维度
量化指标：裂纹长度 / 宽度、气泡面积占比、热斑温升（ΔT≥15℃触发报警）。
等级划分：按影响程度分为 1-5 级，1 级（无影响）至 5 级（需立即更换）。
报告输出：支持生成符合 IEC 61215 标准的检测报告，含缺陷图像与量化数据。
四、场景适配基础数据
1. 设备类型与适配场景
设备类型 | 核心参数特征 | 典型应用场景 |
实验室型 | 高精度成像，支持暗室校准，检测耗时 60-120 秒 | 组件出厂认证、研发测试 |
生产线在线型 | 高速成像，流水线对接，检测耗时≤30 秒 | 100MW 以上产能生产线质检 |
便携式 | 重量≤8kg，电池续航≥6 小时，支持手持操作 | 电站运维巡检、现场验收 |
2. 校准与维护基础数据
校准周期：6-12 个月 / 次，需符合 JJF（浙）1180-2021 等计量规范。
维护成本：年均维护费用约为设备原值的 5%-8%，核心部件质保 1-2 年。
数据存储：本地存储≥1000 组检测数据，支持云端同步备份。
- 品牌：武汉曜华
- 技术参考： 支持210mm大尺寸硅片
- 认证标准：满足IEC 61215/61730、UL 1703等国际认证
- 组件类型：兼容单玻(3.2mm玻璃)/双玻(2.5+2.5mm)组件，功率范围450W-670W
- 起订：1台
- 供应：1000台
- 发货：3天内
