音频信号防雷器/数据线信号防雷器/天馈信号防雷器

一、音频信号防雷器HD-RJ11

1、基本概述

①音频信号防雷器HDXH-RJ11系列分为48V(无振铃)和110V(有振铃)两种。采用进口半导体箝位器件和进口集成过压保护器件，实现了高效可靠的抗高压脉冲冲击功能和准确的箝位电压。

②HDXH-RJ11系列端口保护2线(314),接口方式为RJ11,数据传输速率10Mbit's。

2、产品优势

具有放电电流大、使用寿命长、过电压响应时间快(1ns)、箝位准确、输出残压低、插入损耗小、设计合理、工艺考究、传输性能忧越等优点，能有效保护模拟电话设备和保证音频高速传输的要求。

3、应用范围

用于与模拟电话线路连接的敏感数据交换设备(如电话、传真、调制调解器等)上的雷电及电涌保护。

4、安装说明

音频信号防雷器HDXH-RJ11系列应就近安装于模拟电话设备旁边，接地线应短、粗、直。

5、警示说明

信号防雷器HD-RJ11系列日常无需维护，如发现数据传输中断，可拆下此信号防雷器，如发现数据传输恢复正常，则此防雷器损坏。请及时联系我公司或我公司驻各省办事处，以便我公司及时处理，解除你的后顾之忧，为你的安全保驾护航。

二、数据线信号防雷器HDXJ-6、HDXJ-12、HDXJ-24

1、基本概述

数据线信号防雷器HDXJ-24(485系列)采用进口半导体箝位器件和进口集成过压保护器件，实现了高效可靠的抗高压脉冲冲击功能和准确的箝位电压。HDXJ-24(485系列)数据线防雷端口可保护2线和4线，接口方式均为接线端子，数据传输速率10Mbit/s,工作电流为4-20mA。

2、产品优势

数据线信号防雷器具有过电压响应时间快(1ns)、箝位准确、输出残压低、插入损耗小、设计合理、工艺考究、传输性能优越等优点，能有效保护信息控制系统和保证数据高速传输的要求。

3、应用范围

适用于信息控制系统(如485数据控制线路，数据通讯，门禁)上的雷电及电涌保护。

4、安装说明

数据线信号防雷器HDXJ-24(485系列)应就近安装于信息控制设备旁边，塑壳系列可采用标准35mm导轨安装，接地线应短、粗、直。

三、信号防雷器HDX2-220

1、基本概述

信号防雷器HDX2-220系列采用进口半导体描箝位器件、气体放电管、氧化锌和进口集成过压保护器件，内含摄像机电源、网络接口两种电涌保护器，是为适应工程安装需要而推出的组合式防雷器。

2、产品优势

信号防雷器HDX2-220系列具有过电压响应时间快(1ns)、箝位准确、输出残压低、播入损耗小、设计合理、工艺考究、传输性能优越等优点，能有效抑制摄像机传输线路上所感应的过电压脉冲，避免视频监控设备因过电压脉冲而损坏，保护视频监控设备和图像正常显示。

3、应用范围

信号防雷器HDX2-220系列适用于RJ45网络接口的摄像机上的雷电及电涌保护。

4、安装说明

信号防雷器HDX2-220系列直接串联在被保护设备的接口上，接地线应短、粗、直。

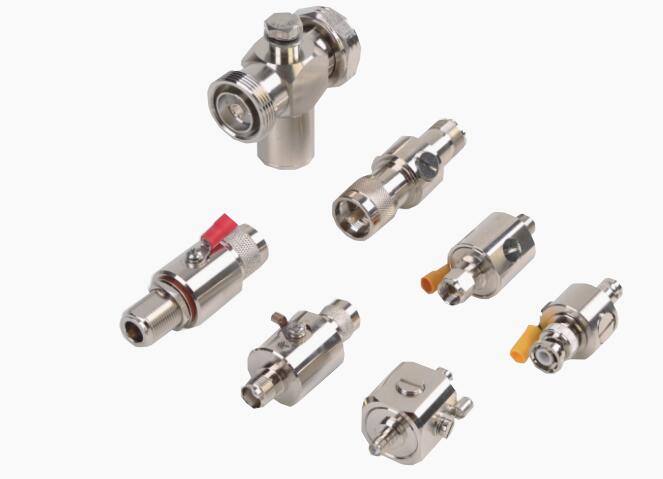

四、天馈信号防雷器HDWB

1、基本概述

天馈信号防雷器HDWB实现了高效可靠的抗高压脉冲冲击功能和准确的箝位电压，可用于高频线路N/F/TNCIUHF/BNC/SMA等接口的防雷保护。

2、产品优势

具有过电压响应时间快(100ns)、箝位准确、输出残压低、设计合理、工艺考究、性能优越等优点，能有效保护射频设备，抑制过压干扰脉冲，减少杂波干扰。

3、应用范围

天馈信号防雷器HDWB系列适用GPS基站、PHS小灵通基站、卫星接收机、对讲机基站等天馈线路、射频线路上的雷电及电涌保护。

4、安装说明

天馈信号防雷器HDWB系列直接安装在LPZ0-LPZ2区域的线缆上，接口类型应与被保护设备的接口类型一致，接地线应短、粗、直。
