HD-LDL雷电在线监测系统-智能防雷预警系统

一、防雷系统基本概述

HD-LDL雷电在线监测系统针对林场、风电场这类占地面积大、易受雷击影响、难以精确排查雷击问题的项目。通过数据智能监控和收集，达到经验数据收集和风险预警的功能。既能减少事故排查时间和费用，又能依据数据进行精准定位和增设防护措施，同时也能实时给出问题症结的原因，进行针对性改造。

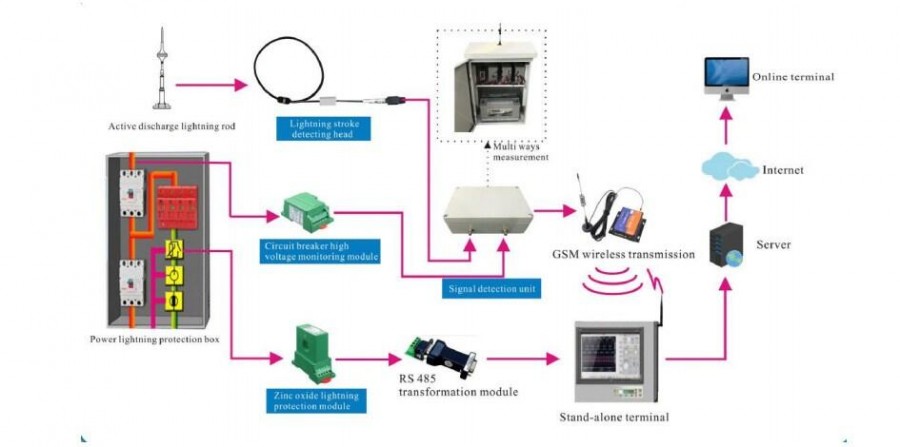

二、防雷系统监管结构-三级

1、中央管理中心：可根据工作距离决定通过直接回收或GPRS网络与系统监测分站的移动采集设备构成联系，实时获取所属各监测点的状况信息；

2、手持移动采集设备：以无线方式与无线监测数据采集终端沟通，并将采集结果输送给中央管理中心；

3、无线采集端机：独立工作，自动采集和记录，其数据由巡检人员的移动设备随时读取或通过光纤传输，也可用GPRS系统传输。

三、防雷系统特点

1、采用低成本无线传输设备，节省工程造价；

2、设备功耗极低，采用光伏电源供电，无需另外配备供电设施；

3、安装与维护工作简单、易实施；

4、对安全环保地实现雷电监测工作的信息化、网络化发挥积极的作用，使高压输电线路安全监测达到实用阶段。

四、防雷系统主要功能

1、关键区域驱散雷电：全新的雷电防护系统，可以在局部区域，阻止直击雷发生；

2、实时在线监测：可以在线监测雷击数据，管理人员在电脑终端就可以清楚地了解雷击过程对设备的影响；

3、数据统计：全年的雷击记录自动生成图标曲线，有助于管理者对防护水平及时调整。既减少了维护成本（费用和人工）又避免了雷击带来的重大损失；

4、兼容性：电脑数据与手机共享；

5、预警功能：在线监测接地网的工作状态并设置警戒线，实现安全预警，避免由于接地系统故障造成的损失；

6、数据长期有效：雷电数据管理平台为客户提供长期数据服务。

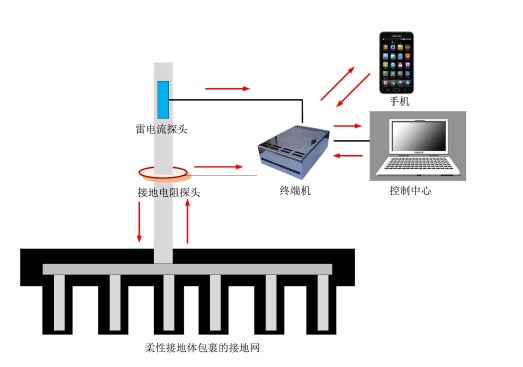

五、防雷系统监测范围

1、铁塔雷击过电压监测

2、接地电阻变化动态监测

3、直击雷/反击雷判定

六、防雷系统应用范围

风力发电，输电线路，林业用地，移动通讯基站，国防信息领域，高速铁路，高速公路，石化领域工业，企业、事业单位，大型工业用地，民用建筑等。
