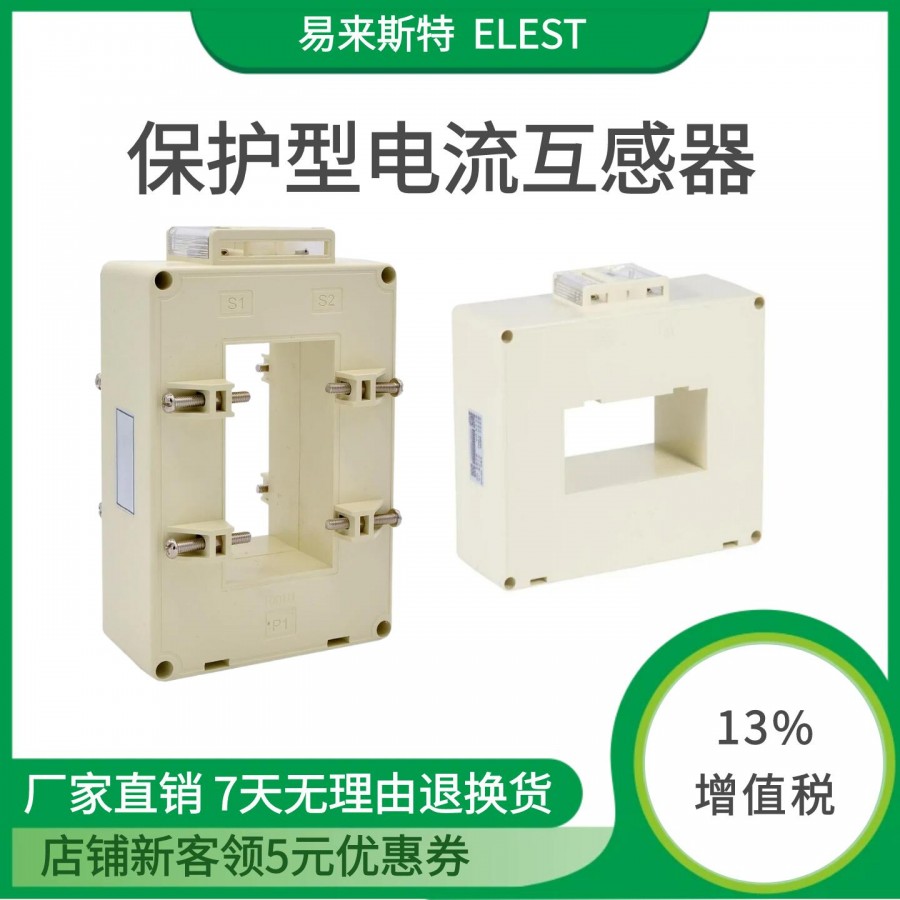

SJH-0.66/P--保护型电流互感器

保护型电流互感器是指在在线路发生短路过载等故障时，向继电装置提供信号切断故障电路，以保护供电系统安全的电流互感器。

它与测量用电流互感器工作原理一样，但是应用不同。

保护型电流互感器在额定负荷下能够满足准确级的要求Max一次电流叫额定准确限值一次电流。准确限值系数就是额定准确限值一次电流与额定一次电流比。当一次电流足够大时铁芯就会饱和起不到反映一次电流的作用，准确限值系数就是表示这种特性。保护用互感器准确等级5P、10P，表示在额定准确限值一次电流时的允许电流误差为1%、3%，其复合误差分别为5%、10%

保护型电流互感器需要比测量型电流互感器更严格的性能要求，例如减小热量损失和绝缘性能。因此，保护型电流互感器通常采用两次抑制的设计，以保证在系统故障时即使受到大电流也能具备足够的安全的能力。此外，保护型电流互感器的二极管需要具备更好的反向恢复特性，所以在设计和生产过程中要更为注重其性能和可靠性。

对于一个电流互感器不同的精度等级，如5P10、5P20或10P10，是根据所用保护方案的具体要求和精度需求来选择的。该精度等级适用于电气系统中的许多保护应用，如计量、保护和一般监控或控制系统。“5P20"表示电流互感器的精度等级为5级，主要设计用于保护应用，拐点电压为额定二次电压的20倍。这些信息对于为特定应用选择合适的电流互感器，并确保它能够在特定条件下提供准确可靠的电流测量非常重要。
