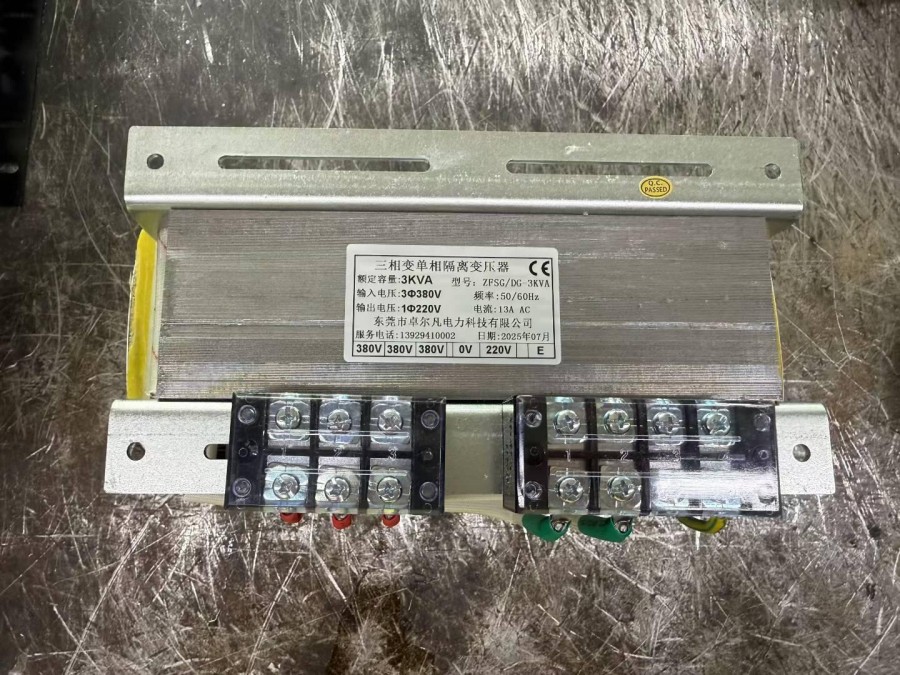

机床变压器三相380V变单相220V

1. 变压器选型：

• 类型：选择三相输入（380V）、单相输出（220V） 的控制变压器。

• 功率：根据负载总功率（单位：VA或kVA）选择，并预留20%余量（如负载1kW，选1.2kVA以上）。

• 接线组别：确认变压器支持 △/Y（三角形输入/星形输出） 或 Y/Y（星形输入/星形输出） 接法。

接线步骤（以常见△/Y变压器为例）

输入端（三相380V）：

1. 将三相电源（L1, L2, L3）分别接入变压器初级侧的三个端子（标有380V或输入端子）。

2. 无需接零线（N），三相输入仅需三根火线。

输出端（单相220V）：

1. 从变压器次级侧的任意两根相线（如U、V）引出单相220V（两线间电压为220V）。

2. 安全接地：

• 将变压器铁芯和外壳接地（PE线）。

• 从次级侧的中性点（N端子）引出工作零线，与接地系统可靠连接（TN-S系统）。
