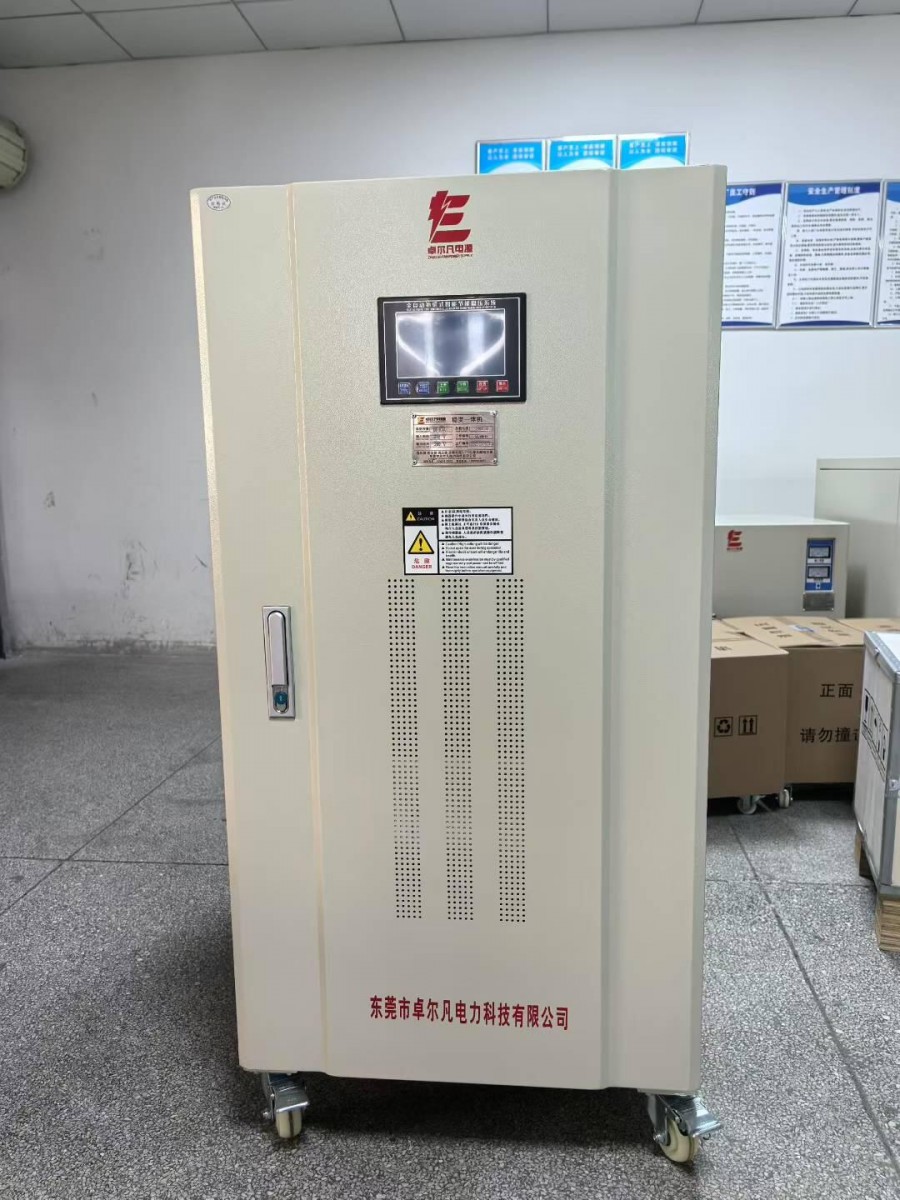

日本机床稳变一体机380V变200V
东莞市道合智能电气有限公司
广东东莞市 · 付款后3天内
一、关键需求与技术参数
| 项目 | 要求 |
|---|---|
| 输入电压 | 三相 380V (±15%，适应电网波动) |
| 输出电压 | 三相 200V (±1~3%，精密机床要求≤±2%) |
| 频率兼容 | 50Hz/60Hz 自动适应（日本东部50Hz/西部60Hz） |
| 功率匹配 | ≥ 机床额定功率 × 1.5倍（预留电机启动电流+安全余量） |
| 稳压技术 | 伺服电机/IGBT高频调制（响应时间＜0.05s） |
| 隔离保护 | 全隔离变压器（防雷击/浪涌/谐波），绝缘等级≥Class H（耐180℃高温） |
| 防护等级 | IP54（防金属粉尘+冷却液飞溅） |
二、日本强制认证与合规
菱形PSE认证（必须！）
适用标准：JIS C 61558-1/-2-13（安全隔离变压器）
测试内容：耐压、温升、短路、绝缘电阻、EMC（JIS C 61000）
标签与文档：
全日文标识：输入/输出电压、功率、PSE标志、厂商信息
提供日文说明书（含接线图/警告事项）
三、选型与安装要点
1. 功率计算示例
| 机床负载 | 选型功率 |
|---|---|
| 主轴电机 5kW | 5kW × 1.5 = 7.5kVA |
| 伺服系统 3kW | 3kW × 1.5 = 4.5kVA |
| 总功率 | ≥12kVA（选15kVA） |
2. 接线配置
日本电网：三相三线制（3Φ3W，200V 无中性线）
变压器输出：
若机床需中性线（220V单相控制电源），选 △→Y型转换 变压器（输出3Φ4W）。
否则直接匹配3Φ3W输出。
3. 环境适应性
散热：强制风冷（功率＞5kVA）+ 高温降额设计（日本车间夏季＞40℃）
防潮：变压器浸渍漆采用环氧树脂（防冷却液腐蚀）
四、高频问题解决方案
| 风险 | 应对措施 |
|---|---|
| 频率不兼容（60Hz） | 选择 宽频变压器（50/60Hz通用），若含电机需确认转速变化是否影响工艺 |
| 谐波干扰 | 内置 12%阻抗 + 输出端加装LC滤波器（抑制数控系统高频谐波） |
| 电压骤降 | IGBT稳压技术（补偿速度≤20ms） |
五、推荐方案与成本
方案1：定制一体机（推荐）
优势：紧凑集成、响应快、合规性高
参数：
markdown
输入：380V 3Φ → 输出：200V 3Φ3W/3Φ4W 功率：15kVA 稳压精度：±1% 认证：菱形PSE + EMC
成本：≈ ¥12,000~18,000 RMB（含认证）
方案2：分体式（低成本替代）
组合：380V→200V隔离变压器 + 三相稳压器
缺点：体积大、响应慢（≥0.5s）、故障点增多
成本：≈ ¥8,000~12,000 RMB
六、操作红线
禁止直接接入日本电网！380V输入设备接200V会导致 电机堵转烧毁。
无PSE认证=无法清关，海关抽查率＞70%。
接地电阻 必须≤10Ω（日本标准JIS C 0303），否则数控系统可能误报警。
- 起订：1台
- 供应：100台
- 发货：3天内
