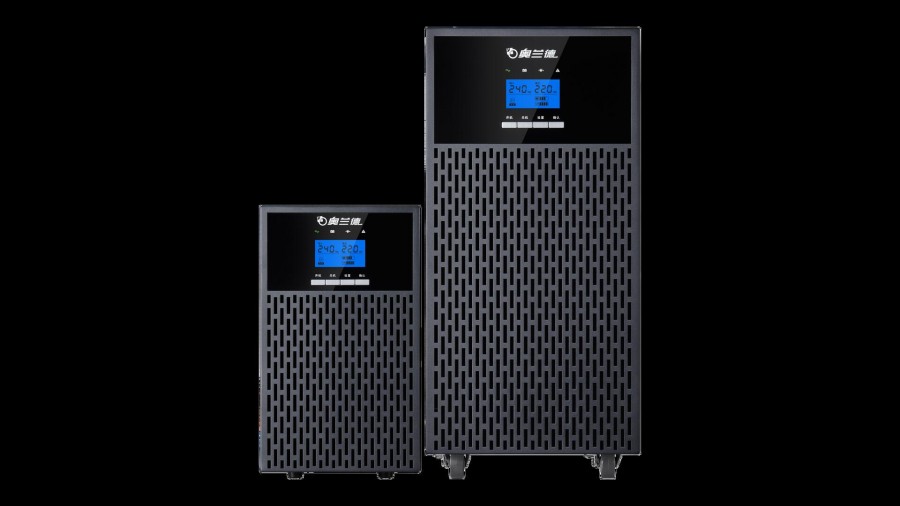

奥兰德UPS-M系列

奥兰德M10-20L采用双转换纯在线式架构，可以有效隔离来自电网的电力波动、干扰和掉电困扰，为负载提供稳定可靠的电力供应保障。产品使用全新的功因校正与三防设计，可以大幅提升系统效率，缩小产品体积，兼容更复杂、恶劣的运行环境，为客户节约运营成本。

应用场景

• 中小型、大型企业分支机构

• 银行网点等小型化数据中心

• 网络&通信系统

• 自动控制系统交流供电

• 精密仪器设备的交流供电

产品特点

1. 性能卓越

双变换在线式设计，零切换时间

采用DSP数字控制技术，系统稳定可靠

0.9输出功因，兼容多种负载类型

2. 高度灵活

16/20节电池可调，电池系统配置灵活

充电电流可选，灵活适配不同电池规格

恒流、恒压和浮充充电模式自动切换

全系列手动维修开关组件适配（可选）

输入拓扑可调，既可支持三相输入，也可支持单相输入

3. 节能环保

宽高功率密度，体积小巧

ECO运行模式，高效节能，降低用户使用成本

符合RoHS标准，使用安心

4. 适应性强

直流冷启动/无电池开机，应变灵活

90~300Vac超宽电压输入范围，避免频繁地切换至电池供电

输入频率范围广，兼容各种燃油发电机

三防设计，兼容复杂的使用环境

防尘滤网（选配）

5. 安全可靠

开机自诊断功能

符合泰尔、节能认证

满足GB7260、RoHS、抗震标准

过载、短路、过温、欠压、过充保护

6. 智能管理

 LCD/LED双重显示

RS232、USB双通信接口

SNMP适配器（选配）

CMC卡（选配）

AS400卡（选配）

EPO接口（选配）

产品规格

M10L M15L M20L

额定功率 10KVA/9KW 15KVA/13.5KW 20KVA/18KW

输入输出模式 单进单出&三进单出

电气特性

产品拓扑 在线式双转换

输入电压 380/220VAC

输入电压范围 90-300VAC

输入公功因 ≥0.99

输出电压/输出失真度 220V/230V/240V ±1%, THDU<2%(线性负载）

输入电压频率范围 40Hz-70Hz, 50/60Hz 自适应

效率 >93% （在线模式）, 97%（ECO模式）

过载能力

100%<负载≤105%，仅过载警告；

105%<负载≤125%，10 分钟；

125%<Load≤150% 30s；

150%< 负载，500ms

电池电压 192Vdc（默认）,   240Vdc可配置

电气连接方式 端子台

显示和通讯

显示 中文LCD

通讯端口 USB，RS232, Mini Slot box

选配件 CMC卡，NMC卡，AS400卡，EPO接口，手动维护旁路组件，过滤网

软件 Winpower

运行环境、技术规范和标准

运行环境温度 -10℃ to 40℃

噪声 ≤60db，可自动调节风扇速度

安规 EN IEC 62040-1, GB7260.1

EMC IEC/EN 62040-2,GB7260.2

认证 TCL, 节能认证

尺寸 /重量

尺寸（深 X 宽 X 高） 560 x 190 x 340mm 580 x 239 x 530mm

UPS 重量（kg） 15.6 27.2Kg 27.2Kg

客户服务和支持 7*24H

质保 三年质保
