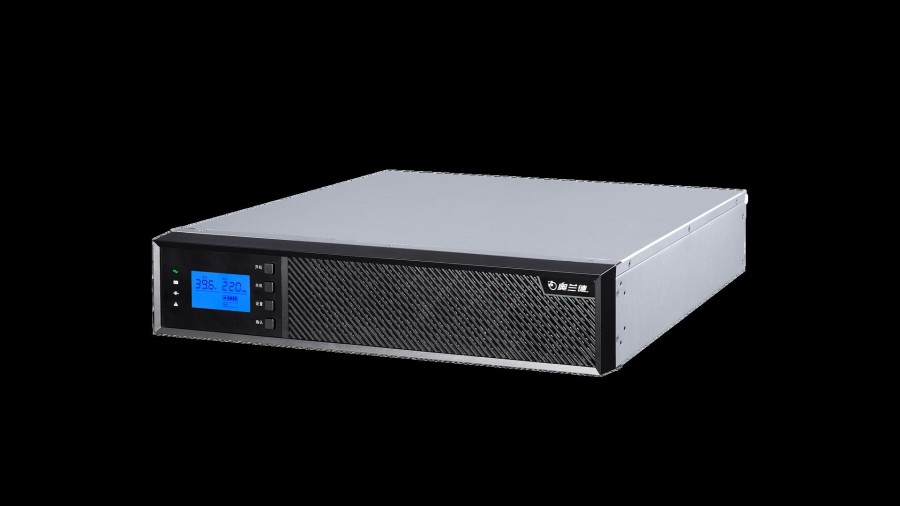

奥兰德机架式UPS-R系列

奥兰德R系列机架式UPS，是面向站点数据中心及关键供电场景的供电解决方案，产品基于在线双变换技术，能够对电力环境要求苛刻的关键设备提供更加灵活、电源保护。

应用场景

中小型企业、大型企业分支机构、银行网点等小型化数据中心

存储器、网络设备、VoIP、通讯设备、自动化设备、Office办公终端

精密仪器设备及工业控制设备等

产品特点

110~300Vac超宽输入范围

90~300Vac 超宽电压输入范围

0.9 输出功因

2U 高度、深度小于 500mm 的紧凑设计

支持前面板参数设置

支持 CVCF （恒电压、恒频率）模式

直流冷启动/无电池开机，应变灵活

三防设计，兼容复杂的运用环境

符合泰尔、中国节能、GB7260、 RoHS、抗震标准

标配 RS232，USB、EPO、Roo、迷你插槽，通讯更灵活

1~3k可选配 2U EBM，6~10k可选配 3U EBM

6~10k 电池电压可配置192VDC/240VDC

6~10k充电电流可选，灵活适配不同电池规格

RACK 1-10K VA技术参数

产品规格

R01 R01L R02 R02L

R03 R03L R06L R10L

额定功率 VA/W 1000VA/900W

2000VA/1800W

3000VA/2700W

6000VA/5400W 10000VA/9000W

输入 额定电压 208/220/230/240Vac

电压范围 90~300VAC

频率范围 40Hz-70Hz, 50/60Hz 自适应

输入功率因数 ≥0.99， @100% 额定负载

输出 输出功率因数 0.9

额定电压 220 VAC

电压精度 ±1%

频率范围（电池模式） 50/60Hz ±0.05Hz

过载 1. 105%<负载≤130%，60s

2. 130%<负载≤150%，10s

3. 负载>150%±5%，200ms后转为旁路报警

1. 100%<负载≤105%，仅过载警告;

2. 105%<负载≤125%，10分钟然后转移到旁路和报警

3. 125%<负载≤150% ，30s然后转为旁路和报警

4. 150%<负载，500ms然后转为旁路和报警

电压失真度（THDv） <2% @ 线性负载

输出波形 纯正弦波

效率 逆变模式 89% 90% 91% 93%

电池 电池类型 VRLA

电池容量 12V / 7Ah

N/A 12V / 7Ah N/A 12V / 9Ah N/A N/A N/A

内置电池数 2

N/A 4 N/A 6 N/A N/A N/A

额定电压电池 24VDC 36VDC 48VDC 72VDC 72VDC 72VDC 默认 192 VDC，240VDC可配置

充电电流 1A 4A 1A 4A 1A 4A 默认4A, 2A可配置

控制面板

中文LCD+LED+按键+蜂鸣器

物理参数

宽×深×高 (mm) 439.8×428×88 439.8×640×88 439.8×428×88 439.8×498×88

重量（Kg） 11.83 7.15 16.8 7.84 24.71 8.64 10.7 12.5

控制面板

LCD+按键+蜂鸣器

环境

工作温度 -10 ℃~40℃

相对湿度 0%~95%，无冷凝

噪声 ≤ 55dB

＜60dB

海拔 ＜5000m（2000m以上每100m线性降额1%）

接口 通讯接口 标配 RS232，USB

通讯卡槽 标配 ,可以选配 Mini NMC / CMC / AS400卡

EPO/ROO 标配

标准与认证 标准 IEC 62040 / GB 4943/ GB 7260

认证 TLC认证、CQC节能认证

服务 产品质保 整机三年质保

客户服务和支持 7*24H*365天
