柱塞泵AA10VSO45DFR1/31R-VPA12N00

力士乐柱塞泵AA10VSO45DFR1/31R-VPA12N00，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

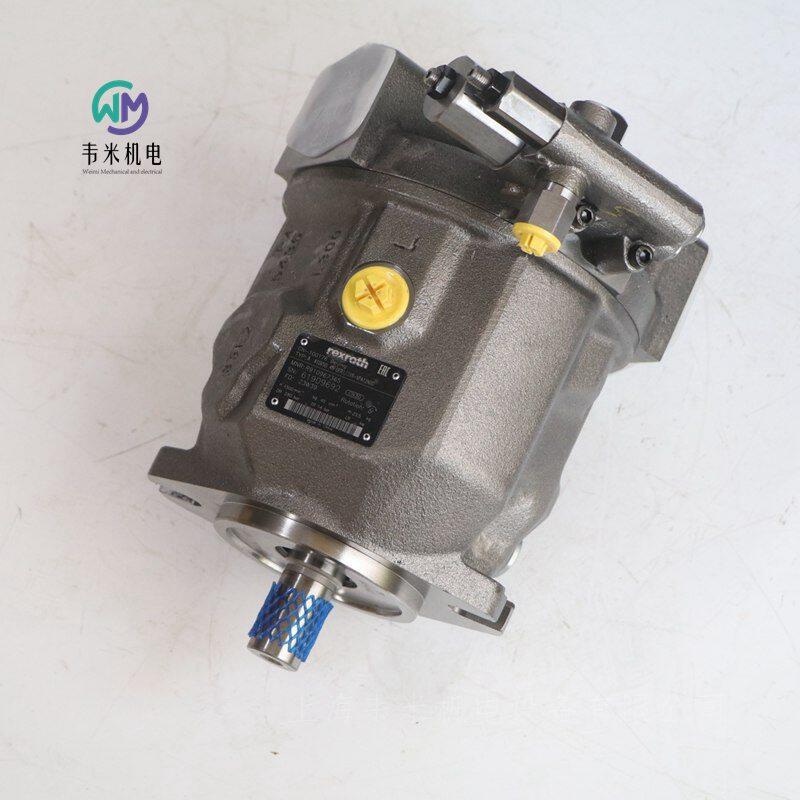

力士乐REXROTH轴向柱塞泵AA10VSO45DFR1/31R-VPA12N00

R910967365 AA10VSO45DFR1/31R-VPA12N00

A10VSO，调节单元，开式回路，中等压力，公称尺寸：45 cm³，压力流量控制器，不带通轴驱动

液压  泵  轴向柱塞泵  轴向柱塞变量泵

A10VSO 是一款变量泵，带有采用斜盘式设计的轴向柱塞回转体，用于开式回路中的流体静力驱动。流量与传动速度和排量成正比。可通过控制斜盘实现流量的无级更改。

低工作噪音

使用寿命长

控制响应时间较短

出色的吸油特性

2 个泄油口

产品系列 A10VSO

驱动类型 变量泵，开式回路

标称尺寸（排量） [cm³] 45

控制装置 DR F 控制器 X-T 已堵上 32/53

系列 系列 3，索引号 1

旋转方向 右侧（朝轴端方向看）

密封材料 FKM（标准）

轴端 ISO 轴键

安装法兰 ISO 3019-2（公制），2 个孔

工作油口 B 侧面公制法兰，S 侧面公制法兰

通轴驱动 不带通轴驱动

电磁铁插头 不带

转速 [rpm] 1500

工作压力 [bar] 280

排量 [cm³] 45

排量设置 Variabel

排量 [cm³] 0

排量设置 Fix

体积流量 [l/min] 67

流量 [l/min] 0

内部泄油管路 否

压差 FR [bar] 14

验收机构（外部） 否

检验证书 不带

检验证书的语言代码 不带

涂色/底漆 不带

涂色/面漆 不带

重量 [kg] 23.5

力士乐REXROTH轴向柱塞变量泵

A10VSO系列31

——用于液压开式回路的斜盘结构轴向柱塞变量泵

——流量正比于驱动转速和排量,并能通过调节斜盘倾角实现无级变量

——ISO标准的安装法兰一法兰连接符合SAE米制一有两个壳体泄油孔一优良的吸入性能

——允许连续运行压力可达280 bar一低噪声

——长寿命

——驱动轴能承受轴向及径向负载一高的功率╱重量比

——广范围的多种控制形式一控制响应时间短

——采用通轴结构工可用于多回路系统

油液，机械排量限制器，高速型

欲广泛的了解液压油的选用以及应用情况，请查阅我们的样本活页RC 90220(矿物油)·RE90221(环保液压油液）或RC 90223 (阻燃液压油液HF) 。采用HF油液或环保液压油液时，必须考虑到此油液可能使泵的工作参数有所降低，如必须使用，请和我们的技术部门联系（请在订货单上写明要用液压油的型号)。

工作粘度范围

为了得到佳的效率和寿命，我们推荐把油液的工作粘度（在工作温度下）选在下列范围内:

Vopt=佳工作粘度16...36 mm2/s

与油箱温度(开式油路)相关。

粘度范围的限制粘度的极限值为∶

Vmin = 10 mm2ls ,

短时,在90℃的高允许泄漏油温度下

Vmax =1000 mm2/s短时

冷起动

温度范围

tmin= -25℃

tmax = 90°c

选用工作油液时的注意事项

为了选用正确的液压油,必须知道油箱中油液工作温度(开式回路）和环境的温度的关系。

必须选择液压油液，以保证在工作温度范围内油液的工作粘度处于佳范围(Vox)(见选择图的阴影部分)·建议在每种场合均选用尽可能高的粘度等级。示例﹔在X°C的环境温度下，工作油液温度为60°C。在佳工作粘度范围(Vopt 3阴影部分）内对应有VG46或VG 68。应选VG 68。

注意∶泄漏油(壳体泄油）温度受泵的压力和转速的影响并总是高于油箱油温О然而，系统任何地方的高温度不得超过90°℃。

如果由于极端的工作条件或过高的环境温度而不能满足上述条件,请向我们咨询。

油液的过滤滤油越精细工作液体的清洁度越好，则轴向柱塞泵的寿命越长。

为了保证轴向柱塞元件的正常功能,需要油液的清洁度至少为

NAS1638，9级

ISO/DIS 4406的18/15

如果不能达到上述油液的品质﹖请向我们咨询。

高速类型

规格140可作为高速类型来选用。此类泵在不改变外形尺寸的情况下，在大排量工况允许更高的转速(更多的输出流量)。

机械排量限制器

机械排量限制器仅能用于不通输的NO0系列泵,通辅泵则不能用。

例外∶带FE1-,FE1D-和DFE1控制的泵不能用大排量螺钉。

Vg max:用于规格28到140

设定范围从Vg max到50%Vg max，无级变数

Vg min :用于规格100和140

设定范围从Vg min到50% Vg max，无级变数

技术数据用矿物油工作有效：

工作压力范围一进油侧

S口(进口）的压力

Pabs min  0.8 bar

Pabs max  30 bar

工作压力范围一出口侧

在B口的压力

额定压力Pn  280 bar

峰值压力Pmax  350 bar

(压力资料符合DIN 24312)

间歇工作在负载时间为10%时,压力可达315 bar。溢流阀块能限制泵的输出压力大值，此溢流阀块直接装在连接法兰上，请根据样本另行订货。

壳体泄油压力

泄漏油(L·L,口)大允许压力∶

高可比S口的进口压力高0.5 bar 但不得高于2 bar压力。

安装注意事项

安装位置任选。在试运行时,泵体必须灌满油液并在工作时保持充满。

为了减少噪声,所有的连接管道（进油管﹑压力油管和壳体泄油管）需用柔性元件和油箱隔离。

必须避免在壳体泄油管道上装单向阀。个别情况必须和我们商量,而后才能实施。

1.垂直安装(轴端向上)

2.安装在油箱内

安装前先灌满泵体并使其处于水平状态。

3.安装在油箱外面

在安装前泵水平卧置并灌满油液。

DG2位调节，直接控制

借助连接到X口的外部切换压力,泵被设定到大斜盘倾角。此压力直接作用到变量活塞上,需要至少30 bar的小压力。只能在Vgmax和Vgmin之间切换泵的排量。

切换压力Pst 以1:4的比率取决于泵的输出压力。

DR压力控制

压力控制用于，在控制范围内使液压系统中的压力维持恒压。因而泵提供的只是系统所需要的油量，其压力可由控制阀进行无级调节。

DRG压力控制器，远程控制

DR的功能和装置

溢流阀可接在X口用作远程控制；溢流阀不在DRG控制的供货范围内。

控制阀的标准压差为20 bar 。需先导控制流量为1.5 L/min。

推荐采用下列分离安装的溢流阀:

DBDH 6（液压)或者DBETR-so 381在P处带0.8小孔(电气)。

管道长不得超过2m 。

DFR/DFR1压力╱流量控制

除了压力控制功能外，借助于负载（例如一个小孔)压差，可改变泵的流量。泵仅提供执行机构的实际流量。

对DFR1，X口和油箱间无连接。

DFLR压力╱流量╱功率控制

为了在各种工作压力下达到恒驱动转矩,轴向柱塞泵的斜盘倾角,因而它的输出流量要进行变化,使其流量和压力的乘积维持常数。

在恒功率曲线之下可进行流量控制。

FHD带压力截流及与先导压力成比例的流量控制

泵的斜盘倾角因而其排量,取决于它的X口的先导控制压力pst x 。

应提供一个恒定压力Py = 35 bar 到Y口。此压力控制是可无级调节的。(请在订货文件中写明所需的设定值)。

通轴

A10VSO型泵根据型号代码提供通轴驱动。通轴驱动的形式用代码数表示(KB2-K57)。如果制造厂未配上另外的泵,则单一型号即可。

此时出厂包装包括∶

轴套﹑固定螺钉﹑密封件,如需还可供接头法兰。

组合泵

几个泵的组合可以形成各自独立的回路∶

如果组合泵包括2A10VSO并需组装供货，则两个订货型号要用“+”连接起来。

订货示例∶

A10VSO71DR/31L-PPA12KB3+A10VSO28DR/31L-PSA12N00

德国力士乐REXROTH柱塞泵订货号和型号：

R902406178 A10VSO10DR/52R-PPA14N00

R910945178 AA10VSO18DFR1/31R-PPA12N00

R910936569 AA10VSO18DRG/31R-PPA12N00

R910903160 A10VSO28DFR/31R-PPA12N00

R910903160 AA10VSO28DFR/31R-PPA12N00

R910910590 A10VSO28DFR1/31R-PPA12N00

R910916805 AA10VSO28DFR1/31R-VPA12N00

R910904363 AA10VSO28DFR/31R-PPA12K01

R910907402 A10VO28DFR/31R-PSC62N00

R910907369 AA10VSO28DR/31R-VPA12N00

R910907403 AA10VSO45DR/31R-PPA12N00

R910916629 AA10VSO45DR/31R-VPA12N00

R910967365 AA10VSO45DFR1/31R-VPA12N00

R910992519 AA10VSO71DFR1/31R-VPA12N00

R902473184 AA10VSO71DFR1/31R-VPA42N00

R910934823 A10VSO100DFLR/31R-PPA12N00

R902460925 AA10VSO100DFLR/31R-VPA12N00

R910921546 A10VSO140DFR1/31R-PPB12N00

R910922983 AA10VSO140DR/31R-PPB12N00

R910920847 A10VSO100DFR1/31R-VPA12N00

R902428405 A10VSO45DFR1/31R-PPA12N00-S1648

R902482660 AA10VSO71DR/31R-VPA42N00

R910922744 AA10VSO100DFR1/31R-PPA12N00

R902544825 A10VSO100DR/31R-PPA12N00

R910990410 AA10VSO10DFR/52R-PPA14N00

力士乐REXROTH逻辑安装阀LC50A40E7X/

插装阀R900929935 LC50A40E7X/

标称尺寸50，双向（A→B，B→A），液压驱动，活塞式AE

高功率范围的工业液压阀。根据液压符号可靠切换油流向

座阀

预转向

开启压力4巴

面积比50%

高功率范围的工业液压阀

根据液压符号可靠切换油流向

无保险范围

环面积B=50%

产品特性

连接类型 ISO 7368

压力[bar] 420

体积流量[l/min] 3500

活塞符号 符号A40E

连接类型 安装阀门

标称尺寸 50

操作类型 带液压驱动

连接数 2.

开关位置数量 2.

压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC

密封件 NBR

重量[kg] 3.020

力士乐REXROTH逻辑阀 LC50A05D7X/

R900938021 LC50A05D7X/

公称尺寸 50，双向（A → B，B → A），液压操作，活塞型 AD

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

座阀

先导式

开启压力 0.5 bar

面积比 50%

高性能范围内的工业液压阀

根据液压符号可靠切换油流方向

有遮盖

环形区域 B=50%

压力 [bar] 420

活塞符号 A5D

连接类型 插装阀

标称尺寸 50

驱动类型 带液压操作

连接数 2

开关位置数 2

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 3

力士乐REXROTH逻辑阀 LC40A05D7X/

R900937995 LC40A05D7X/

公称尺寸 40，双向（A → B，B → A），液压操作，活塞型 AD

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

座阀

先导式

开启压力 0.5 bar

面积比 50%

高性能范围内的工业液压阀

根据液压符号可靠切换油流方向

有遮盖

环形区域 B=50%

压力 [bar] 420

活塞符号 A5D

连接类型 插装阀

标称尺寸 40

驱动类型 带液压操作

连接数 2

开关位置数 2

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 1.76

力士乐REXROTH逻辑阀 LC32B40D7X/

R900912617 LC32B40D7X/

公称尺寸 32，单向（A → B），液压操作，活塞型 BD

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

高性能范围内的工业液压阀

根据液压符号可靠切换油流方向

有遮盖

环形区域 B=7%

压力 [bar] 420

活塞符号 B40D

连接类型 插装阀

标称尺寸 32

驱动类型 带液压操作

开关位置数 2

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 1

力士乐REXROTH逻辑阀 LC32A40E7X/V

插装式R900929926 LC32A40E7X/V

公称尺寸 32，双向（A → B，B → A），液压操作，活塞型 AE

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

高性能范围内的工业液压阀

根据液压符号可靠切换油流方向

无遮盖

环形区域 B=50%

压力 [bar] 420

活塞符号 A40E

连接类型 插装阀

标称尺寸 32

驱动类型 带液压操作

开关位置数 2

液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR

密封 FKM

重量 [kg] 0.98

力士乐REXROTH逻辑阀 LC32A20D7X/

R900912589 LC32A20D7X/

公称尺寸 32，双向（A → B，B → A），液压操作，活塞型 AD

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

座阀

先导式

开启压力 2 bar

面积比 50%

高性能范围内的工业液压阀

根据液压符号可靠切换油流方向

有遮盖

环形区域 B=50%

压力 [bar] 420

活塞符号 A20D

连接类型 插装阀

标称尺寸 32

驱动类型 带液压操作

连接数 2

开关位置数 2

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 0.9909

力士乐REXROTH逻辑阀 LC16A40D7X/

插装阀R900912573 LC16A40D7X/

R900912573 LC16A40D74/

公称尺寸 16，双向（A → B，B → A），液压操作，活塞型 AD

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

座阀

先导式

开启压力 4 bar

面积比 50%

高性能范围内的工业液压阀

根据液压符号可靠切换油流方向

有遮盖

环形区域 B=50%

压力 [bar] 420

活塞符号 A40D

连接类型 插装阀

标称尺寸 16

驱动类型 带液压操作

连接数 2

开关位置数 2

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 0.2045

力士乐REXROTH逻辑阀 LC16A05E7X/V

插装阀R900928456 LC16A05E7X/V

公称尺寸 16，双向（A → B，B → A），液压操作，活塞型 AE

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

高性能范围内的工业液压阀

根据液压符号可靠切换油流方向

无遮盖

环形区域 B=50%

压力 [bar] 420

活塞符号 A5E

连接类型 插装阀

标称尺寸 16

驱动类型 带液压操作

开关位置数 2

液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR

密封 FKM

重量 [kg] 0.2

力士乐REXROTH逻辑阀 LC25A20D7X/

插装阀R900912580 LC25A20D7X/

公称尺寸 25，双向（A → B，B → A），液压操作，活塞型 AD

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

座阀

先导式

开启压力 2 bar

面积比 50%

高性能范围内的工业液压阀

根据液压符号可靠切换油流方向

有遮盖

环形区域 B=50%

压力 [bar] 420

活塞符号 A20D

连接类型 插装阀

标称尺寸 25

驱动类型 带液压操作

连接数 2

开关位置数 2

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 0.4841

力士乐REXROTH逻辑阀 LC16A20E7X/

插装阀R900910269 LC16A20E7X/

公称尺寸 16，双向（A → B，B → A），液压操作，活塞型 AE

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

座阀

先导阀

开启压力 2 bar

面积比 50%

高性能范围内的工业液压阀

根据液压符号可靠切换油流方向

无遮盖

环形区域 B=50%

压力 [bar] 420

活塞符号 A20E

连接类型 插装阀

标称尺寸 16

驱动类型 带液压操作

连接数 2

开关位置数 2

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 0.199101

力士乐REXROTH插装阀盖板R900927301

逻辑阀盖板 LFA25RF-7X/

R900927301 LFA25RF-71/

公称尺寸 25，通过嵌入液压截止式先导控制阀实现方向控制功能

双向插装阀的控制盖。

产品属性

连接图 ISO 7368

产品系列 LFA

工作压力[bar] 420

滑阀符号 符号RF

连接类型 底板安装

大小 25

驱动类型 液压驱动

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 2.06

力士乐REXROTH二通方向控制功能插装阀

LC（高压）

高压系列

规格 16 … 100

组件系列 6X, 7X

大工作压力 450 bar

大流量 13000 l/min

规格 16 … 100

组件系列 6X, 7X

用于方向控制功能的插装阀

二通插装阀是专门用于紧凑油路块设计的元件。连接 A 和 B 的功率单元安装在多路阀中符合 ISO 7368 标准的接收孔内，且使用盖关闭。在大多数情况下，此盖同时充当从功率单元控制侧到先导控制阀的连接件。通过使用相应先导控制阀进行控制，功率单元可以应用于压力、方向和节流功能，或应用于这些功能的组合。通过调节一个执行机构各个管路的多个流量规格来实现特别有效的解决方案。将元件的功率单元应用于多个功能具有很高的性价比。

二通插装阀的一般构成为控制盖 和安装套件。控制盖包含控制孔和可选行程限制功能、液压控制方向座阀或符合所需整体功能的梭阀。此外，可以在控制盖处安装电动方向滑阀或座阀。安装套件包括衬套、环（高只能用于 NG32 型号）、阀架、可选带衰减阻尼或不带衰减阻尼，以及闭合弹簧。

二通插装阀的功能与压力有关。这样，便可针对功能实现三个关键加压区域。

力士乐REXROTH二通插装阀，压力控制功能

LC..DB（标准）

规格 16 … 100

组件系列 6X, 7X

大流量 7000 l/min

规格 16 … 100

组件系列 6X, 7X

用于压力功能的二通插装阀为先导式座阀或滑阀。设计为插装阀的功率单元安装在按照 DIN ISO 7368 进行标准化的接收孔内，且使用控制盖闭合。

用于手动或电动比例压力调节的先导控制阀作为先导阀集成到控制盖内或安装在控制盖上，其安装尺寸符合 DIN 24 340。

通过将插装阀与控制盖组合，可以实现不同的压力功能。

压力溢流功能

用于压力溢流功能的插装阀（型号 LC .DB...）被设计为无面积差的座阀（在油口 B 处无有效面积）。油口 A 处的有效压力经先导油供油节流孔导入到元件的弹簧侧。在先导控制阀上设定的压力下，阀芯由弹簧力进行压力补偿和闭合。

当达到调定压力时，阀芯开启，且油口 A 处的压力将根据压力-流体特性而受到限制。

减压功能

静止位置闭合

对于具有开启特性的减压功能，将应用一个压力限制插装阀（型号LC..DB40D...）和一个带有减压先导控制阀的控制盖（型号 LFA..DR...）。先导油经供油节流孔和打开的先导控制阀从油口 A 导入到 B 侧。

主阀芯打开，并释放从油口 A 到油口 B 的流量。

当达到调定压力时，阀芯闭合并且油口 B 处的压力将根据压力-流体特性降低。次级受控侧的潜在压力增加经先导控制阀第三路排放至油箱。方向阀的设置将启动执行附加阻塞功能（型号 LFA..DRW...）。

压力顺序功能

此功能启动次级系统基于压力的连接。

所需的切换压力通过集成在控制盖内的先导控制阀进行设置。

先导油供油可通过外部（先导油油口 X）或内部（经先导油油口 X 或 Z2 从油口 A）实现。

先导控制弹簧腔通过卸压经油口 Y 或 Z1 导入到油箱。

油路示例

示例 1： （用于低压系统基于压力卸载的油路）

系统通过高压泵和低压泵供给。系统压力 pS 经先导油油口在外部从高压侧作用在先导控制阀上，其在达到调定压力值后设置卸压油路的低压侧。单向阀 RV（不包括在交付范围内）保护高压系统与现有卸压低压系统的连接。

当达到先导控制弹簧上设定的压力时，将切换先导控制阀，并卸载油箱主阀的弹簧腔。主阀芯打开，并释放 A 至 B 的连接。

在型号 LFA..DZW... 中，可通过电动先导控制阀（不包括在 LFA..DZ... 型控制盖的交付范围内）选择除液压油路之外的所需切换位置。

示例 2： （用于次级系统基于压力的连接的油路）

通过此油路，当系统 1 中的压力未达到值之前，不会连接系统 2。先导油排放从主阀油口 A 内部实现。

德国力士乐REXROTH二通插装阀订货号和型号：

R900912531 LC16DB20E74/

R900911572 LC25DB00E7X/

R900912552 LC25DB20D7X/

R900912549 LC25DB20E7X/

R900912550 LC25DB40E7X/

R900919234 LC25DB40E7X/-004

R900940130 LC32DB20D7X/V

R900912556 LC32DB20D7X/

R983034428 LC32DB20D7XIN010

R900912543 LC32DB20E7X/

R900919236 LC32DB40E74/-004

R900963324 LC32DB80E74/-004

R900938013 LC40DB40A7X/

R900957493 LC40DB80D72/

R900938039 LC50DB20E7X/

R900938041 LC50DB40E7X/

R900767654 LC80DB80E63/

R901206439 LFA32DR2-7X/075

力士乐REXROTH插装阀R900912531

逻辑阀 LC16DB20E7X/

R900912531 LC16DB20E74/

公称尺寸 16，A → B，液压操作

高性能范围内的工业液压阀。可靠的泄压至设定值。

阀座

由伺服电动机控制的

产品属性

连接图

ISO 7368-06-2-1-16

产品系列 LC

工作压力[bar] 420

流量[l/min] 250

滑阀符号 A→B

连接类型 插装阀

大小 16

驱动类型 液压驱动

端口数 2.

切换位置数量 2.

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 0.2

力士乐REXROTH逻辑阀 LC50DB40E7X/

插装阀R900938041 LC50DB40E7X/

公称尺寸 50，A → B，液压操作

高性能范围内的工业液压阀。在设定值下可靠泄压。

座阀

先导式

开启压力 4 bar

无阻尼功能

连接图 ISO 7368-11-10-1-16

压力 [bar] 420

体积流量 [l/min] 2000

活塞符号 A → B

连接类型 插装阀

额定流量 [l/min] 1600

标称尺寸 50

驱动类型 带液压操作

连接数 2

开关位置数 2

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 3.26

力士乐REXROTH逻辑阀 LC50DB20E7X/

插装阀R900938039 LC50DB20E7X/

公称尺寸 50，A → B，液压操作

高性能范围内的工业液压阀。在设定值下可靠泄压。

座阀

先导式

开启压力 2 bar

无阻尼功能

连接图 ISO 7368-11-10-1-16

压力 [bar] 420

体积流量 [l/min] 2000

活塞符号 A → B

连接类型 插装阀

额定流量 [l/min] 1600

标称尺寸 50

驱动类型 带液压操作

连接数 2

开关位置数 2

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 3.22

力士乐柱塞泵AA10VSO45DFR1/31R-VPA12N00
