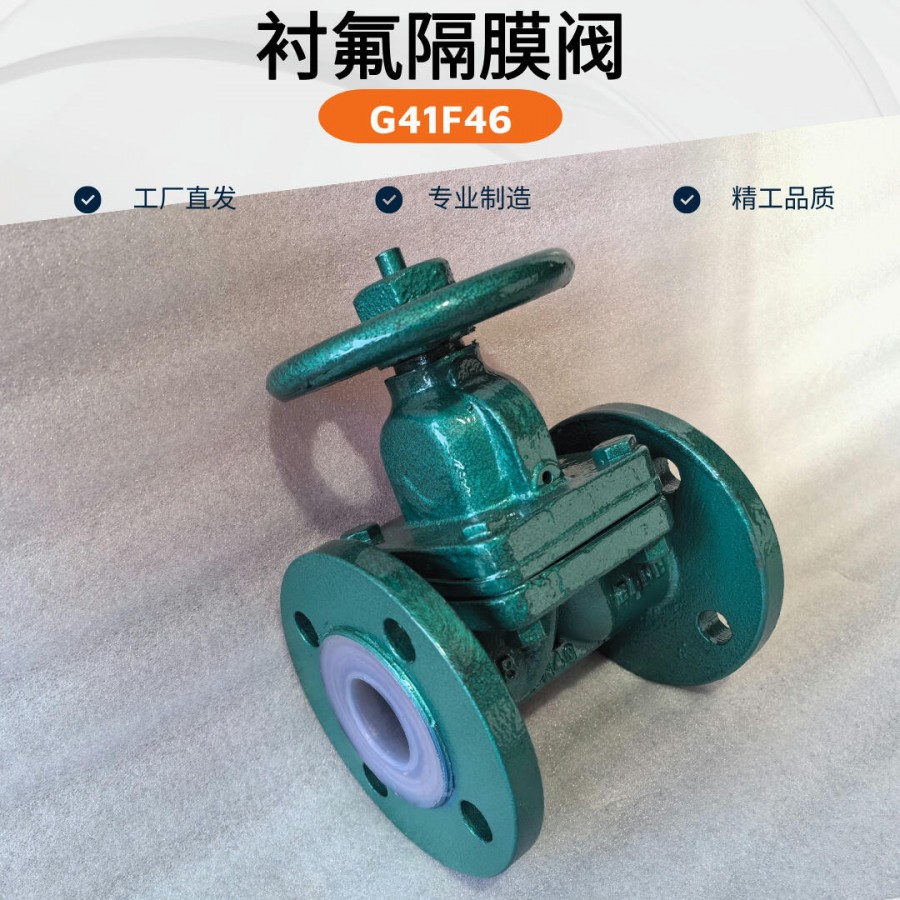

衬氟隔膜阀G41F46-16C耐腐蚀化工部堰式止回阀

一、适用领域

广泛应用于化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业、城建等领域，可输送除熔融碱金属、元素氟外的强腐蚀性介质，也适用于腐蚀流体以及纤维状、粉末状介质管路。

二、工作原理与结构特点

- 工作原理：依靠旋转手轮，带动阀杆、阀瓣运动，进而使隔膜上下移动实现阀门启闭。顺时针转动手轮，手轮下移，阀瓣带动隔膜下降截断通路；逆时针转动则开启，阀盖上端显示色别可指示启闭行程 。

- 结构特点：

- 采用复合隔膜，将阀体下部内腔与阀盖内腔隔开，形成直流通道，使隔膜上部阀杆、阀瓣等内件与介质完全隔离，省去填料密封结构，避免介质内漏与外漏 。

- 过流部件衬F46氟塑料，利用其优良防腐性，适配多种强腐蚀介质；隔膜采用氟塑料与合成橡胶复合，弹性好、密封性优 。

- 流道平滑，流阻小，可获得较大流量；开关有导向，运动平稳；关闭力矩小，隔膜压紧可自动调整，受压均匀，隔膜装入阀芯为推入式，更换方便 。

三、使用温度

一般可在 - 20℃ - 160℃（部分场景标注使用温度120度等 ，因工况和衬里等有差异 ）范围内，用于任意浓度腐蚀性管路、管线工作（需注意避开不适配介质，如熔融碱金属、元素氟 ）。

五、驱动方式

涵盖手动（通过手轮操作 ，如上述工作原理 ）、电动、气动等，还可细分常闭型、常开型等，满足不同自动化控制与工况操作需求 ，比如气动驱动又可分为常开式、常闭式和往复式 。
