¥6500.00

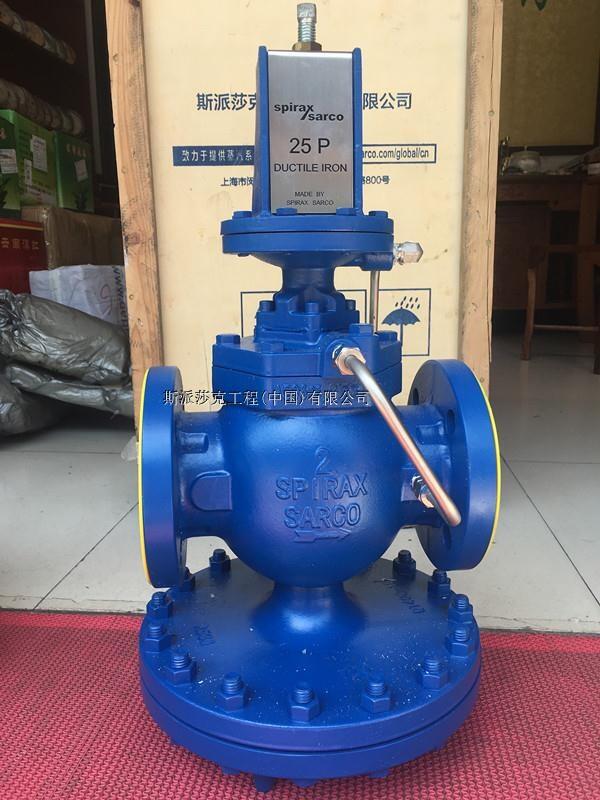

斯派莎克阀门|斯派莎克25P导阀型隔膜式减压阀(法兰标准)

  • 公司

    spiraxsarco斯派莎克阀门(中国)有限公司

  • 品牌

    SpiraxSarco斯派莎克

  • 服务

    上海闵行区 · 付款后3天内

  • 25P斯派莎克导阀型蒸汽减压阀在工业生产和能源管理领域,蒸汽减压阀是不可或缺的关键设备之一。而斯派莎克(Spirax Sarco)作为该领域的佼佼者,其25P导阀型蒸汽减压阀以其卓越的性能、精确的控制以及稳定的运行,赢得了广泛的认可和应用。本文将从25P减压阀的基本构造、工作原理、性能特点、选型安装及维护保养等方面,全面解析这款优秀的蒸汽减压阀。

       25P斯派莎克导阀型蒸汽减压阀是一种先导活塞式减压阀,主要由主阀和导阀两部分组成。主阀部分集成了阀座、主阀盘、活塞和弹簧等关键部件,这些部件协同工作,实现对出口压力的精准控制。导阀部分则集成了阀座、阀瓣、膜片、弹簧及调节弹簧等精密元件,负责感应下游压力变化并反馈至主阀,实现自动调节。

    25P减压阀的工作原理可以概括为:通过调节导阀的开度,控制蒸汽(或其他介质)进入主阀隔膜室的流量,进而调节主阀的开度,使出口压力稳定在设定值。这一过程充分利用了介质自身的能量,无需外部动力源,实现了节能降耗的目的。
      具体来说,减压阀在启动前,导阀的弹簧处于自由状态,主阀和导阀均处于关闭状态。当系统开始运行时,蒸汽压力作用于导阀,克服弹簧力使导阀打开。蒸汽通过导阀进入主隔膜室,同时一部分蒸汽通过控制孔流出。随着蒸汽的不断流入,主隔膜室中的控制压力逐渐增大,当该压力足以克服主阀弹簧的阻力时,主阀开启,蒸汽开始通过主阀流向下游。

      在压力调节阶段,蒸汽通过主阀后,下游压力逐渐升高。这一压力变化通过感应管反馈给导阀隔膜的下部,与隔膜上部的弹簧力形成平衡。当下游压力升高时,反馈至导阀隔膜下部的压力增大,导致导阀开度减小,从而减少进入主隔膜室的蒸汽量。这一调节过程使得主隔膜室中的控制压力保持稳定,进而控制主阀的开度,确保出口压力始终保持在设定值。

    在稳定运行阶段,25P减压阀能够根据下游压力的变化自动调整导阀的开度,从而维持主阀的开度不变,使出口压力保持稳定。即使进口压力发生波动,只要波动范围在允许范围内,减压阀都能通过自身的调节机制保持出口压力的稳定。

         SpiraxSarco斯派莎克25P蒸汽减压阀的技术参数:

    适用压力:PN16、PN40
    公称通径:DN15-150
    适用温度:铸铁232℃   17barg
                   铸钢232℃   21barg
    连接方式:丝口、法兰

    压力控制范围:斯派莎克提供三种不同颜色的弹簧用以设置不同的下游压力
    黄色弹簧   0.2barg~2.1bzrg
    蓝色弹簧   1.4barg~7.0barg
    红色弹簧   5.6barg~14barg
    注:当选择的弹簧范围有重叠时,选择范围较小的弹簧可以实现更好的控制。

    SpiraxSarco斯派莎克25P蒸汽减压阀的工作原理:
    启动前导阀弹簧处于自由状态时,主阀和导阀处于关闭状态。导阀由弹簧力作用打开,蒸汽经由导阀进入主隔膜室,一部分蒸汽则经由控制孔流出,当由导阀流入的蒸汽大于由控制孔流出的蒸汽,主隔膜室中的控制压力增大,打开主阀。随着蒸汽流过主阀,下游压力的增量经由感应管反馈,作用在导阀膈膜下,平衡隔膜上部的弹簧压力,使导阀逐渐关闭节流,维持主隔膜室中的压力,控制主阀开度输送适量的蒸汽。调节导阀隔膜上的弹簧即可改变下游压力。

    SpiraxSarco斯派莎克25P导阀型隔膜式减压阀主要特性:
    导阀弹簧:三种颜色的弹簧,可提供从0.2-14bar g范围内不同压力的准确控制。
    温度调节刻度盘:快速准确的设定所需温度。
    温度感应器:在温控元件中有无需补偿的液体,感应瞬时温度的变化,提供准确的控制。



    • 品牌:SpiraxSarco斯派莎克
    • 起订:1台
    • 供应:1000台
    • 发货:3天内
