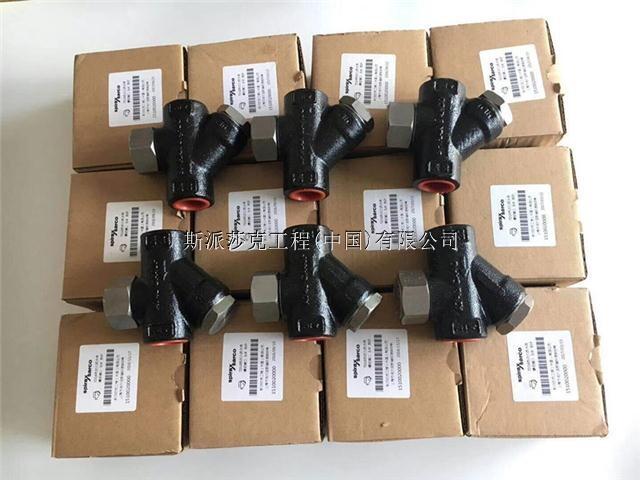

斯派莎克阀门|斯派莎克TD16热动力疏水阀（螺纹标准）

斯派莎克疏水阀TD16F法兰热动力疏水阀spirax sarco阀门库存销售

　　斯派莎克TD16F热动力疏水阀的工作过程：

　　起动时，进口压力把碟片顶起，较冷的冷凝水和空气立即排出（A）。热的冷凝水通过疏水阀产生二次蒸汽，高速运动的二次蒸汽在碟片下方产生低压区，使碟片靠近阀座（B）。同时，二次蒸汽在碟片上方的腔室累积，压力也使碟片靠近阀座。碟片压紧阀座的内环，关闭进口。同时碟片压紧外环，这样可以确保碟片上方的压力（C）。

　　由于碟片上方二次蒸汽的冷凝压力下降，碟片再次升起，阀门排开。冷凝水又能自由排放，工作再次循环（D）。

　　斯派莎克TD16热动力疏水阀的工作原理:

　　斯派莎克TD16热动力疏水阀内有一个阀片，既是敏感件又是动作执行件。当装置启动时，管道出现冷却凝结水，凝结水靠工作压力推开阀片，迅速排放。当凝结水排放完毕，蒸汽进入疏水阀内，蒸汽的体积迅速扩大，蒸汽比凝结水的流速大，使阀片上下产生压差，阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时，阀片受到两面压力，阀片下面的受力面积小于上面的受力面积，因疏水阀汽室里面的压力来源于蒸汽压力，所以阀片上面受力大于下面，阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水，汽室里面的压力消失。凝结水靠工作压力推开阀片，凝结水又继续排放，循环工作，间断排水。

　　斯派莎克TD16热动力疏水阀的使用方法：

　　1、Spirax Sarco热动力疏水阀TD16使用，先打开旁路阀，排除热力管道内的凝结水。如系新安装管道，可排放一段时间蒸汽，以进一步吹扫管道。

　　2、开启入口阀，关闭旁路阀。

　　3、如疏水阀只有蒸汽逸出，可能是热力管道内无凝结水，关闭进口阀一段时间，再使用。

　　4、在低温，低压环境下，排放凝结水时有部分闪蒸蒸汽产生。并非疏水阀漏汽。

　　5、如凝结水回收利用，须取水样分析，合格后才能进入回收系统，否则可通过阀排掉。

　　6、低温环境可考虑保温，防止意外事故冻坏疏水阀。

　　斯派莎克TD16热动力疏水阀的安装方法：

　　（1）安装时应清除管道内所有杂物。

　　（2）疏水阀应安装在低于用汽设备或输汽管路的下部位置以利于排水。

　　（3）阀体上箭头指向应与管道内介质流向一致。

　　（4）疏水阀安装时必须保持水平直立，不要倾斜，以免影响正常工作。

　　斯派莎克TD16热动力疏水阀阀体设计条件：

　　PMO -工作压力 16barg TMO -工作温度 300°C

　　PMA -允许压力 25barg TMA -允许温度300°C

　　注意：小工作压力为0.2barg PMOB -工作背压为80%上游压力。

　　斯派莎克热动力疏水阀的型号：TD16 TD42H TD42L 为丝口内螺纹连接，内置过滤器，体积小重量轻，安装清洗过滤网维修方便。

英国斯派莎克TD16热动力螺纹疏水阀概述

TD16热动力型蒸汽疏水阀应用于低排量蒸汽主管及伴热管线，并适用于压力、温度及排量在其限定范围内的其它应用。工作压力16 bar g。限制条件

阀体设计条件 PN 25PMA - 允许压力  25 bar gTMA - 允许温度 300℃PMO - 工作压力  16 bar gTMO - 工作温度 300℃冷态测试压力 38 bar g注：在工作状态下，工作背压不能超过进口压力的80%，否则疏水阀不能关闭。

材质       序号 部件 材质1 阀体 不锈钢    ASTM A743.Gr.CA40F2 阀帽 不锈钢    AISI 4163 碟片 不锈钢    BS 1449 420 S454 过滤网 不锈钢    BS 1449 304 S165 过滤器盖 不锈钢    AISI 4166 过滤器盖垫片 不锈钢    BS 1449 304 S167 +隔热帽（可选） 铝8 法兰 碳钢可选项                                                                        隔热盖：隔热罩可防止疏水阀在低温、风雨环境中过多的热损失而造成的动作过度频繁问题。一体式排污阀：过滤器盖上可钻1/4"BSP螺纹孔，安装排污阀。
