力士乐压力继电器HED8OH-20/200K14

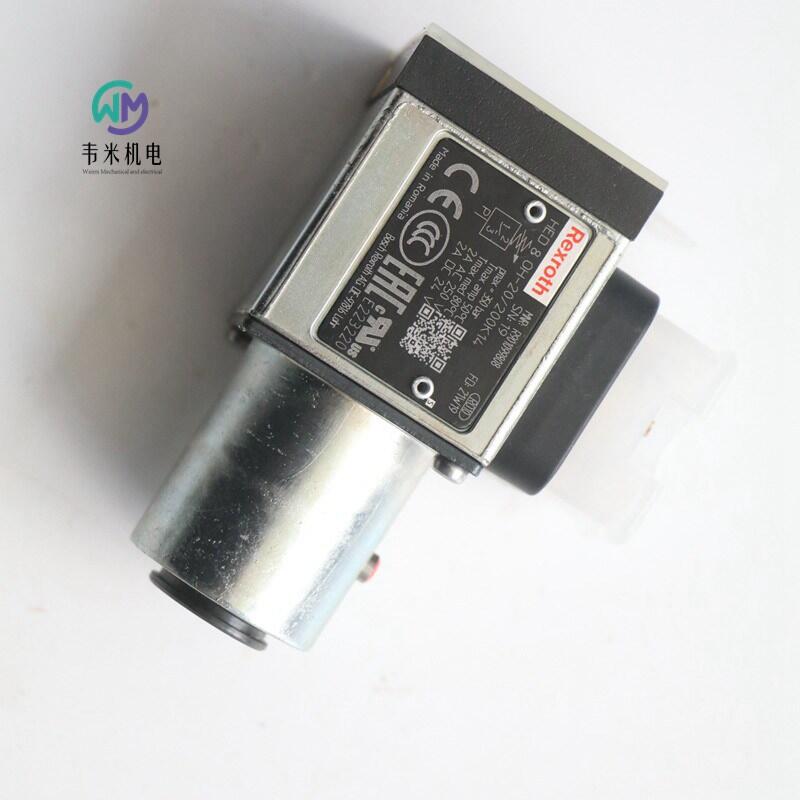

力士乐压力继电器HED8OH-20/200K14，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH压力开关 HED 8 OH-2X/200K14

R901099808 HED8OH-20/200K14

200 bar，带 NC/NO 功能的微动开关，设备插头 DIN EN 175301-803（大方形插头）

液压  传感器  机械压力开关  压力开关

电流从 1 mA 到 2.0 A 的无电位切换。小滞后，取决于设置的开关点。重复精度高 < 设定压力的 1%

内六角

活塞压力开关

带常闭/常开功能的微动开关

法兰连接

不带连接插头，连接器 DIN EN 175301-803

带 NBR 密封件

连接图 法兰连接 (ISO 16873))

产品系列 HED 8

工作压力. [bar] 200

连接类型 法兰连接

输出信号 带常闭触点/常开触点功能的微动开关

电源电压 12...250 V AC/DC

电插头 4 芯设备插头 (3 + PE)

电气连接说明 4 针设备插头 (3 + PE)，符合 EN 175301-803

符合性说明 CE - 根据低电压指令 2014/35/EU

液压油 HL,HLP,HLPD,HVLP,HVLPD

密封件 NBR

重量 [kg] 0.56

力士乐REXROTH液压-电气柱塞式压力开关

HED 8 -2X

组件系列 2X

大工作压力 630 bar

压力等级 50、100、200、350 和 630 bar

UL 组件，CCC 认证

重量：0.8kg

安装位置：任意

环境温度范围（NBR 密封件）：-25 … +50℃

环境温度范围（FKM 密封件）：-20 … +50℃

环境温度范围（低温密封件）：-40 … +50℃

正弦试验：DIN EN 60068-2-6:1996-05：10…2000 Hz / 大 10 g / 10 倍周期

运输冲击：DIN EN 60068-2-27:1995-03：15 g / 11 ms

冲击测试：DIN EN 60068-2-29:1995-03：25 g / 6 ms

噪音测试：DIN EN 60068-2-64:1996-05:20…2000 Hz / 10 g RMS / 30 min

符合性/证书：

CE：

DIN EN 61058-1: 2002 / A2: 2008

DIN EN 60947-1: 2007 / A1: 2011

DIN EN 60947-5-1: 2004 / A1: 2009

DIN EN 60529: 1991 / A2: 2013

UL：UL 508 第 17 版，文件编号：E223220（高 350 bar）

CCC：GB14048.5-2008

RoHS：符合欧盟指令 2011/65/EU

液压油温度范围（NBR 密封件）：-25 … +80℃

液压油温度范围（FKM 密封件）：-20 … +80℃

液压油温度范围（低温密封件）：-40 … +80℃

粘度范围：10 … 800mm²/s

加载次数：≥ 5 百万

带连接器“K14”：EN 175301-803，3 极 + PE

防护等级符合 EN 60529 标准：IP65（已安装并固定连接插头）

带连接器“K35”：IEC 61076-2-101，M12 x 1，A 编码，4 极

防护等级符合 EN 60529 标准：IP67，已安装和装配连接插头

大切换频率：7200 1/h

转换度（重复精度）：< 调定压力的 1 %

开关：符合 VDE 0630-1/DIN EN 61058-1

转换电阻：< 50mΩ

特点：

用于底板安装/管道安装

用于法兰连接，符合 ISO 16873

作为垂直叠加元件，与叠加阀板相连接，符合 ISO 4401

5 档压力

4 种调整类型：

– 带或不带保护帽的主轴

– 带刻度的主轴，带或不带保护帽

– 带刻度旋钮

– 带刻度可锁定旋钮

电气连接

– 带设计 A 阀插头（大型方形连接器）

– 带 M12 x 1 连接器

带常闭/常开触点功能的微动开关

电流零电位转换（从 1 mA 到 2 A）

压力范围经过 UL 认证，高达 350 bar

HED 8 类型的液压-电气压力开关是柱塞式压力开关。它们的基本构成是壳体、带柱塞的安装套件、压缩弹簧、调节元件和微动开关。

如果要监测的压力低于调定压力，则操作微动开关。要监测的压力通过节流孔传到柱塞。柱塞受弹簧座支持并克服压缩弹簧不断变化的作用力。弹簧座将柱塞的运动传输到微动开关，并在达到调定压力时释放后者的压力。这会打开或关闭电路，具体取决于电路设置。弹簧座的机械前挡块在压力突然降低和过压的情况下，可保护微动开关免于受到机械损伤，并防止压缩弹簧的固态压缩。

注意：

要延长使用寿命，安装压力开关时应确保振动较小，使其免于受到液压冲击。

德国力士乐REXROTH压力继电器订货号和型号：

R901107394 HED8OH-20/50K14KW

R901099808 HED8OH-20/200K14

R901107369 HED8OH-20/200K14KW

R901101640 HED8OH-20/350K14

R901106509 HED8OP-20/100K14S

R901102747 HED8OP-20/100K14

R901107370 HED8OP-20/100K14KW

R901107790 HED8OP-20/100K14AS

R901102721 HED8OP-20/200K14

R901108018 HED8OP-20/200K14KW

R901106453 HED8OP-20/350K14

R901107914 HED8OP-20/350K14KS

R901102349 HED8OH-20/50K14

R901102754 HED8OA-20/50K14KW

R901102706 HED8OA-20/100K14

R901106262 HED8OA-20/100K14AS

R901095551 HED8OA-20/100K14KS

R901106448 HED8OA-20/200K14KW

R901102716 HED8OA-20/350K14KW

R901107915 HED8OA-20/630K14S

R901102360 HED8OH-20/100K14

R901107122 HED8OH-20/100K14KW

R901102706 HED8OA-2X/100K14

R901094159 HED8OA-2X/100K14KW

R901101698 HED8OA-2X/50K14

R901102710 HED8OA-2X/350K14

R901102711 HED8OA-2X/100K14S

R901102708 HED8OA-2X/200K14

R901106448 HED8OA-2X/200K14KW

R901106452 HED8OA-20/200K14AS

R901107396 HED8OP-20/50K14AS

R901106504 HED8OP-20/50K14S

R901102747 HED8OP-2X/100K14

R901107370 HED8OP-2X/100K14KW

R901107083 HED8OP-2X/50K14

R901106453 HED8OP-2X/350K14

R901107129 HED8OP-2X/350K14KW

R901107129 HED8OP-20/350K14KW

R901091138 HED8OP-2X/350K14AS

R901102721 HED8OP-2X/200K14

R901108003 HED8OP-20/200K14AS

R901108018 HED8OP-2X/200K14KW

R901107095 HED8OH-2X/350K14KW

R901099789 HED8OH-2X/200K14V

R901102349 HED8OH-2X/50K14

R901107086 HED8OH-2X/50K14AS

R901099808 HED8OH-2X/200K14

R901107369 HED8OH-2X/200K14KW

R901101640 HED8OH-2X/350K14

R901102360 HED8OH-2X/100K14

R901107122 HED8OH-2X/100K14KW

力士乐REXROTH压力开关HED8OP-2X/50K14AS

R901108003 HED8OP-20/200K14AS

50 bar，带 NC/NO 功能的微动开关，设备插头 DIN EN 175301-803（大方形插头）

液压  传感器  机械压力开关  压力开关

电流从 1 mA 到 2.0 A 的无电位切换。小滞后，取决于设置的开关点。重复精度高 < 设定压力的 1%

活塞压力开关

带常闭/常开功能的微动开关

板材结构

带刻度和保护帽的内六角

不带连接插头，连接器 DIN EN 175301-803

带 NBR 密封件

连接图 板式结构

产品系列 HED 8

工作压力. [bar] 50

连接类型 底板安装

输出信号 带常闭触点/常开触点功能的微动开关

电源电压 12...250 V AC/DC

电插头 4 芯设备插头 (3 + PE)

电气连接说明 4 针设备插头 (3 + PE)，符合 EN 175301-803

符合性说明 CE - 根据低电压指令 2014/35/EU

液压油 HL,HLP,HLPD,HVLP,HVLPD

密封件 NBR

重量 [kg] 0.78

力士乐REXROTH压力开关HED8OP-2X/50K14AS

R901107396 HED8OP-20/50K14AS

50 bar，带 NC/NO 功能的微动开关，设备插头 DIN EN 175301-803（大方形插头）

液压  传感器  机械压力开关  压力开关

电流从 1 mA 到 2.0 A 的无电位切换。小滞后，取决于设置的开关点。重复精度高 < 设定压力的 1%

活塞压力开关

带常闭/常开功能的微动开关

板材结构

带刻度和保护帽的内六角

不带连接插头，连接器 DIN EN 175301-803

带 NBR 密封件

连接图 板式结构

产品系列 HED 8

工作压力. [bar] 50

连接类型 底板安装

输出信号 带常闭触点/常开触点功能的微动开关

电源电压 12...250 V AC/DC

电插头 4 芯设备插头 (3 + PE)

电气连接说明 4 针设备插头 (3 + PE)，符合 EN 175301-803

符合性说明 CE - 根据低电压指令 2014/35/EU

液压油 HL,HLP,HLPD,HVLP,HVLPD

密封件 NBR

重量 [kg] 0.78

力士乐REXROTH压力开关HED8OH-2X/50K14AS

R901107086 HED8OH-20/50K14AS

50 bar，带 NC/NO 功能的微动开关，设备插头 DIN EN 175301-803（大方形插头）

液压  传感器  机械压力开关  压力开关 HED 8 OH-2X/50K14AS

电流从 1 mA 到 2.0 A 的无电位切换。小滞后，取决于设置的开关点。重复精度高 < 设定压力的 1%

活塞压力开关

带常闭/常开功能的微动开关

法兰连接

带刻度和保护帽的内六角

不带连接插头，连接器 DIN EN 175301-803

带 NBR 密封件

连接图 法兰连接 (ISO 16873))

产品系列 HED 8

工作压力. [bar] 50

连接类型 法兰连接

输出信号 带常闭触点/常开触点功能的微动开关

电源电压 12...250 V AC/DC

电插头 4 芯设备插头 (3 + PE)

电气连接说明 4 针设备插头 (3 + PE)，符合 EN 175301-803

符合性说明 CE - 根据低电压指令 2014/35/EU

液压油 HL,HLP,HLPD,HVLP,HVLPD

密封件 NBR

重量 [kg] 0.61

力士乐REXROTH压力开关HED8OH-2X/100K14

R901102360 HED8OH-20/100K14

100 bar，带有 NC / NO 功能的微动开关，设备插头 DIN EN 175301-803（大方形插头）

液压  传感器  机械压力开关  压力开关 HED 8 OH-2X/100K14

电流从 1 mA 到 2.0 A 的无电位切换。小滞后，取决于设置的开关点。重复精度高 < 设定压力的 1%

内六角

活塞压力开关

带常闭/常开功能的微动开关

法兰连接

不带连接插头，连接器 DIN EN 175301-803

带 NBR 密封件

产品属性

连接图 法兰连接 (ISO 16873))

产品系列 HED 8

工作压力. [bar] 100

连接类型 法兰连接

输出信号 带常闭触点/常开触点功能的微动开关

电源电压 12...250 V AC/DC

电插头 4 芯设备插头 (3 + PE)

电气连接说明 4 针设备插头 (3 + PE)，符合 EN 175301-803

符合性说明 CE - 根据低电压指令 2014/35 / EU

液压油 HL,HLP,HLPD,HVLP,HVLPD

密封件 NBR

重量 [kg] 0.55

力士乐REXROTH压力开关HED8OA-2X/100K14S

R901102711 HED8OA-20/100K14S

100 bar，带有 NC / NO 功能的微动开关，设备插头 DIN EN 175301-803（大方形插头）

液压  传感器  机械压力开关  压力开关

电流从 1 mA 到 2.0 A 的无电位切换。小滞后，取决于设置的开关点。重复精度高 < 设定压力的 1%

活塞压力开关

带常闭/常开功能的微动开关

管道安装

带保护帽的内六角

不带连接插头，连接器 DIN EN 175301-803

带 NBR 密封件

产品属性

连接图 内螺纹 G1/4

产品系列 HED 8

工作压力. [bar] 100

连接类型 管道

输出信号 带常闭触点/常开触点功能的微动开关

电源电压 12...250 V AC/DC

电插头 4 芯设备插头 (3 + PE)

电气连接说明 4 针设备插头 (3 + PE)，符合 EN 175301-803

符合性说明 CE - 根据低电压指令 2014/35/EU

液压油 HL,HLP,HLPD,HVLP,HVLPD

密封件 NBR

重量 [kg] 0.75

力士乐REXROTH压力开关HED8OP-2X/50K14S

R901106504 HED8OP-20/50K14S

50 bar，带 NC/NO 功能的微动开关，设备插头 DIN EN 175301-803（大方形插头）

电流从 1 mA 到 2.0 A 的无电位切换。小滞后，取决于设置的开关点。重复精度高 < 设定压力的 1%

活塞压力开关

带常闭/常开功能的微动开关

板材结构

带保护帽的内六角

不带连接插头，连接器 DIN EN 175301-803

带 NBR 密封件

产品属性

连接图 板式结构

产品系列 HED 8

工作压力. [bar] 50

连接类型 底板安装

输出信号 带常闭触点/常开触点功能的微动开关

电源电压 12...250 V AC/DC

电插头 4 芯设备插头 (3 + PE)

电气连接说明 4 针设备插头 (3 + PE)，符合 EN 175301-803

符合性说明 CE - 根据低电压指令 2014/35/EU

液压油 HL,HLP,HLPD,HVLP,HVLPD

密封件 NBR

重量 [kg] 0.76

力士乐REXROTH压力开关HED8OA-2X/200K14AS

R901106452 HED8OA-20/200K14AS

200 bar，带 NC/NO 功能的微动开关，设备插头 DIN EN 175301-803（大方形插头）

液压  传感器  机械压力开关  压力开关

电流从 1 mA 到 2.0 A 的无电位切换。小滞后，取决于设置的开关点。重复精度高 < 设定压力的 1%

活塞压力开关

带常闭/常开功能的微动开关

管道安装

带刻度和保护帽的内六角

不带连接插头，连接器 DIN EN 175301-803

带 NBR 密封件

产品属性

连接图 内螺纹 G1/4

产品系列 HED 8

工作压力. [bar] 200

连接类型 管道

输出信号 带常闭触点/常开触点功能的微动开关

电源电压 12...250 V AC/DC

电插头 4 芯设备插头 (3 + PE)

电气连接说明 4 针设备插头 (3 + PE)，符合 EN 175301-803

符合性说明 CE - 根据低电压指令 2014/35 / EU

液压油 HL,HLP,HLPD,HVLP,HVLPD

密封件 NBR

重量 [kg] 0.78

力士乐REXROTH压力开关HED8OA-2X/50K14KW

R901102754 HED8OA-20/50K14KW

50 bar，带 NC/NO 功能的微动开关，设备插头 DIN EN 175301-803（大方形插头）

液压  传感器  机械压力开关  压力开关

电流从 1 mA 到 2.0 A 的无电位切换。小滞后，取决于设置的开关点。重复精度高 < 设定压力的 1%

带刻度的旋钮

活塞压力开关

带常闭/常开功能的微动开关

管道安装

不带连接插头，连接器 DIN EN 175301-803

带 NBR 密封件

产品属性

连接图 内螺纹 G1/4

产品系列 HED 8

工作压力. [bar] 50

连接类型 管道

输出信号 带常闭触点/常开触点功能的微动开关

电源电压 12...250 V AC/DC

电插头 4 芯设备插头 (3 + PE)

电气连接说明 4 针设备插头 (3 + PE)，符合 EN 175301-803

符合性说明 CE - 根据低电压指令 2014/35 / EU

液压油 HL,HLP,HLPD,HVLP,HVLPD

密封件 NBR

重量 [kg] 0.83

力士乐REXROTH压力开关HED8OA-2X/100K14KW

R901094159 HED8OA-20/100K14KW

100 bar，带有 NC / NO 功能的微动开关，设备插头 DIN EN 175301-803（大方形插头）

液压  传感器  机械压力开关  压力开关

电流从 1 mA 到 2.0 A 的无电位切换。小滞后，取决于设置的开关点。重复精度高 < 设定压力的 1%

带刻度的旋钮

活塞压力开关

带常闭/常开功能的微动开关

管道安装

不带连接插头，连接器 DIN EN 175301-803

带 NBR 密封件

产品属性

连接图 内螺纹 G1/4

产品系列 HED 8

工作压力. [bar] 100

连接类型 管道

输出信号 带常闭触点/常开触点功能的微动开关

电源电压 12...250 V AC/DC

电插头 4 芯设备插头 (3 + PE)

电气连接说明 4 针设备插头 (3 + PE)，符合 EN 175301-803

符合性说明 CE - 根据低电压指令 2014/35 / EU

液压油 HL,HLP,HLPD,HVLP,HVLPD

密封件 NBR

重量 [kg] 0.85

力士乐REXROTH压力开关

R901102747 HED8OP-2X/100K14

R901102747 HED8OP-20/100K14

100巴，带NC触点/NO触点功能的微型开关，设备连接器DIN EN 175301-803（大型立方体连接器）

电流从1 mA到2.0 A的无电势切换。小滞后，取决于设置的切换点。高重复精度＜设定压力的1%

内六角

活塞式压力开关

具有NC触点/NO触点功能的微动开关

底板安装

无配对连接器，连接器DIN EN 175301-803

带NBR密封

产品属性

连接图 底板安装

产品系列 HED 8

压力[bar] 100

连接类型 底板安装

输出信号 具有常闭触点/NO触点功能的微动开关

电源电压 12…250伏交流/直流

电气连接器 接头，4极（3+PE）

电气连接说明 连接器4极（3+PE），符合EN 175301-803

符合性说明 CE–根据低压指令2014/35/EU

液压油 HL、HLP、HLPD、HVLP、HVLPD

密封 NBR

重量[kg] 0.75

力士乐REXROTH压力开关

R901107394 HED8OH-2X/50K14KW

R901107394 HED8OH-20/50K14KW

压力继电器

50 bar，带 NC/NO 功能的微动开关，设备插头 DIN EN 175301-803（大方形插头）

50 bar，带 NC/NO 功能的微动开关，设备插头 DIN EN 175301-803（大方形插头）

电流从1 mA到2.0 A的无电势切换。小滞后，取决于设置的切换点。高重复精度＜设定压力的1%

带刻度的旋钮

活塞式压力开关

具有NC触点/NO触点功能的微动开关

法兰连接

无配对连接器，连接器DIN EN 175301-803

带NBR密封

产品属性

连接图 法兰连接（ISO 16873）

产品系列 HED 8

压力[bar] 50

连接类型 法兰连接

输出信号 具有常闭触点/NO触点功能的微动开关

电源电压 12…250伏交流/直流

电气连接器 接头，4极（3+PE）

电气连接说明 连接器4极（3+PE），符合EN 175301-803

符合性说明 CE–根据低压指令2014/35/EU

液压油 HL、HLP、HLPD、HVLP、HVLPD

密封 NBR

重量[kg] 0.68

力士乐REXROTH压力开关

R901102716 HED8OA-2X/350K14KW

R901102716 HED8OA-20/350K14KW

350 bar，带有 NC / NO 功能的微动开关，设备插头 DIN EN 175301-803（大方形插头）

电流从1 mA到2.0 A的无电势切换。小滞后，取决于设置的切换点。高重复精度＜设定压力的1%

带刻度的旋钮

活塞式压力开关

具有NC触点/NO触点功能的微动开关

管道安装

无配对连接器，连接器DIN EN 175301-803

带NBR密封

产品属性

连接图 内螺纹G1/4

产品系列 HED 8

压力[bar] 350

连接类型 管道

输出信号 具有常闭触点/NO触点功能的微动开关

电源电压 12…250伏交流/直流

电气连接器 接头，4极（3+PE）

电气连接说明 连接器4极（3+PE），符合EN 175301-803

符合性说明 CE–根据低压指令2014/35/EU

液压油 HL、HLP、HLPD、HVLP、HVLPD

密封 NBR

重量[kg] 0.84

力士乐REXROTH压力开关

R901107790 HED8OP-2X/100K14AS

R901107790 HED8OP-20/100K14AS

100 bar，带有 NC / NO 功能的微动开关，设备插头 DIN EN 175301-803（大方形插头）

电流从1 mA到2.0 A的无电势切换。小滞后，取决于设置的切换点。高重复精度＜设定压力的1%

活塞式压力开关

具有NC触点/NO触点功能的微动开关

底板安装

带刻度和保护帽的内六角体

无配对连接器，连接器DIN EN 175301-803

带NBR密封

产品属性

连接图 底板安装

产品系列 HED 8

压力[bar] 100

连接类型 底板安装

输出信号 具有常闭触点/NO触点功能的微动开关

电源电压 12…250伏交流/直流

电气连接器 接头，4极（3+PE）

电气连接说明 连接器4极（3+PE），符合EN 175301-803

符合性说明 CE–根据低压指令2014/35/EU

液压油 HL、HLP、HLPD、HVLP、HVLPD

密封 NBR

重量[kg] 0.78

力士乐REXROTH压力继电器HED8OH-2X/50K14

压力开关R901102349 HED8OH-20/50K14

50 bar，带 NC/NO 功能的微动开关，设备插头 DIN EN 175301-803（大方形插头）

电流从1 mA到2.0 A的无电势切换。小滞后，取决于设置的切换点。高重复性<设定压力的1%

六角形

活塞压力开关

具有打开/关闭功能的微动开关

无电缆盒，装置插头DIN EN 175301-803

带NBR密封

产品特性

连接图像 法兰连接（ISO 16873）

产品系列 HED 8

压力[bar] 50

连接类型 法兰连接

输出信号 具有打开/关闭功能的微动开关

电源电压 12…250伏交流/直流

电气插头 设备插头4针（3°PE）

电气连接说明 设备插头4针（3ĽPE），符合EN 175301-803

符合性说明 CE符合低压指令2014/35/EU

压力流体 HLP、HLP、hdpd、HVLP、HVLPD

密封 NBR

重量[kg] 0.56

力士乐REXROTH压力开关HED 8 OP-2X/350K14

压力继电器R901106453 HED8OP-20/350K14

350巴，具有打开/关闭功能的微型开关，装置插头DIN EN 175301-803（大立方体插头）

电流从1 mA到2.0 A的无电势切换。小滞后，取决于设置的切换点。高重复性<设定压力的1%

活塞压力开关

具有打开/关闭功能的微动开关

调整类型：带六角套筒、无刻度、无保护帽的主轴

无电缆盒，装置插头DIN EN 175301-803

带NBR密封

产品特性

连接图像 板式结构

压力[bar] 350

连接类型 板式结构

输出信号 具有打开/关闭功能的微动开关

电源电压 12至250 V交流/直流

电气插头 设备插头4针（3+PE）

电气连接说明 设备插头4针（3+PE），符合EN 175301-803

符合性说明 CE符合低压指令2014/35/EU

压力流体 HLP、HLP、hdpd、HVLP、HVLPD

密封件 NBR

重量[kg] 0.7431

力士乐REXROTH压力开关HED 8 OP-2X/100K14S

压力继电器R901106509 HED8OP-20/100K14S

100巴，具有打开/关闭功能的微型开关，装置插头DIN EN 175301-803（大立方体插头）

电流从1 mA到2.0 A的无电势切换。小滞后，取决于设置的切换点。高重复性<设定压力的1%

活塞压力开关

具有打开/关闭功能的微动开关

调节类型：带六角套筒的主轴，无刻度，带保护帽，可密封

无电缆盒，装置插头DIN EN 175301-803

带NBR密封

产品特性

连接图像 板式结构

压力[bar] 100

连接类型 板式结构

输出信号 具有打开/关闭功能的微动开关

电源电压 12至250 V交流/直流

电气插头 设备插头4针（3+PE）

电气连接说明 设备插头4针（3+PE），符合EN 175301-803

符合性说明 CE符合低压指令2014/35/EU

压力流体 HLP、HLP、hdpd、HVLP、HVLPD

密封件 NBR

重量[kg] 0.7656

力士乐压力继电器HED8OH-20/200K14
