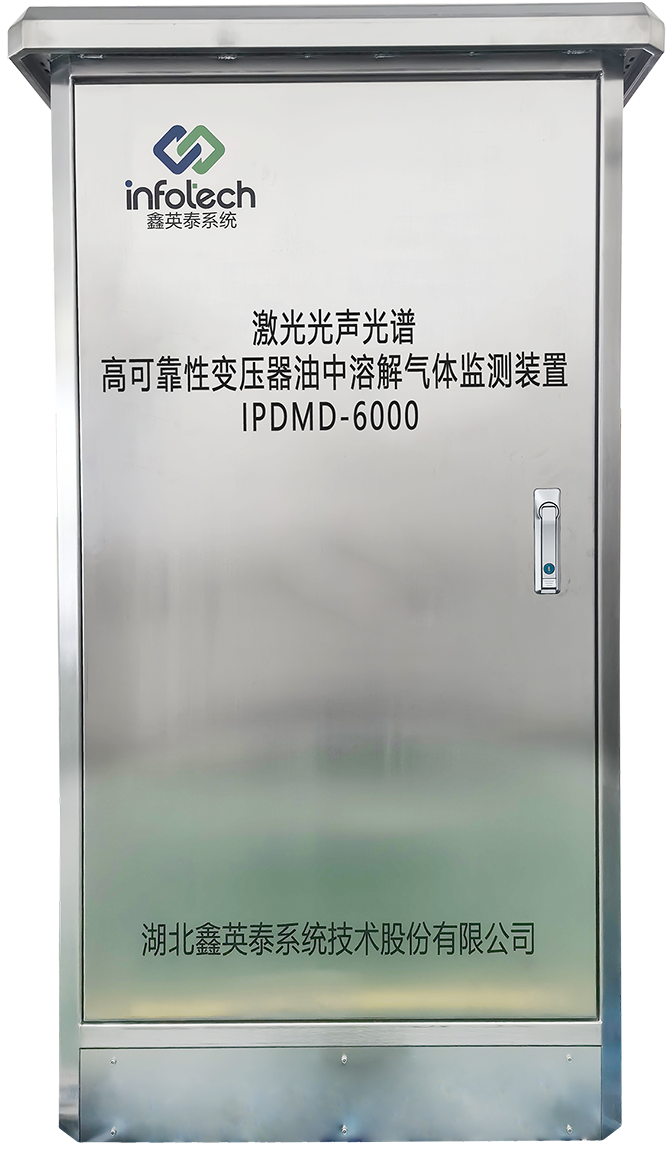

高可靠激光光声光谱变压器油中气体监测预警装置

iPDMD-6000高可靠激光光声光谱变压器油中气体监测预警装置是基于激光光声光谱技术、全国产化自主知识产权的变压器在线监测产品。装置集成了光学设计、光传感技术、光电子技术、油气分离技术、机电一体化技术，尤其是激光光声光谱、半导体激光波长精准控制、温度气压控制和补偿等多项跨专业技术，能快速、高精度、高可靠性地在线检测变压器油中溶解的H2、CO、CO2、CH4、C2H2、C2H4、C2H6等特征气体及微水含量，告警后自动切换到单乙炔快速检测通道。

本产品适用于油浸式变压器、电抗器等电气设备的油中溶解气体在线监测。除可用于发电、电网系统变电站以外，还可应用于铁路、石油、石化、冶金、钢铁、煤炭等电力行业用户。

l  领先的技术

半导体激光器技术和光声光谱技术良好结合应用于变压器油中气体的检测，系统抗交叉干扰能力强，检测响应速度快，测量重复性好。采用窄线宽DFB激光器，避免了其他采用滤光片技术的产品由于光谱过宽导致交叉干扰严重的问题，同时利用平衡式脉冲电流驱动实现光源波长调制及温度稳定，保证激光器输出光功率的有效利用。

l  检测精度高

采用高灵敏度的微量气体检测技术，能准确快速的分析鉴别出样品中ppm(uL/L)量级的成分，解决了测量灵敏度低、不同气体之间的交叉干扰、机械调制方式可靠性不高等缺点。

l  可靠脱气方式

脱气模块采用真空喷淋原理的油气分离方式，结构紧凑、流程简单、脱气量自适应、运行稳定可靠等，是实现在线监测、重复性高、长期运行可靠的基础。

l  性能稳定可靠、重复性好

检测指标满足Q∕GDW 10536-2021《变压器油中溶解气体在线监测装置技术规范》标准，检测精度优于当前国内外类似产品；

检测指标满足Q/GDW1535以及《基于高可靠性、高精度、乙炔快速检测装置的色谱保护技术规范》的规定。

l  易安装、免维护、高性价比

系统安装简便快捷，采用纯物理的光声光谱分析方法，使用寿命长，无需标气、载气等耗材，减少后期运维工作量和维护成本。

l  快速及时现场监测

可在一个采样周期内一次性完成七种特征气体和微水的检测，采样周期可设定，最小采样周期可设为1小时。单乙炔通道最小采样周期可设为30分钟。

l  PC上位机软件

配有专门的后台软件，该软件采用IEC60599标准，通过大卫三角形图示法、三比值法、立体图示法等多种方法来进行故障分析和诊断。

l  多种数据通信

提供多种数据通信方式，支持RS485、RJ45、光纤、4G无线等，支持IEC61850标准， 实现无人值守。
