AHKC-KAA--安科瑞开口式电流变送器测量范围2000A

1.概述

AHKC-KAA直流电流霍尔传感器孔径64*16 高精度抗干扰主要适用于交流、直流、脉冲等复杂信号的隔离转换，通过霍尔效应原理使变换后的信 号能够直接被 AD、DSP、PLC、二次仪表等各种采集装置直接采集，广泛应用于电流监控及电池应用、逆变电 源及太阳能电源管理系统、直流屏及直流马达驱动、电镀、焊接应用、变频器，UPS 伺服控制等系统电流信号 采集和反馈控制，具有响应时间快，电流测量范围宽精度高，过载能力强，线性好，抗力强等优点

AHKC-KAA--安科瑞开口式电流变送器测量范围2000A

AHKC-KAA--安科瑞开口式电流变送器测量范围2000A

2.开环霍尔电流传感器

2.1 型号说明

2.2 技术指标

注：开口式、闭口式为传感器产品外观不同，原理都为开环原理。

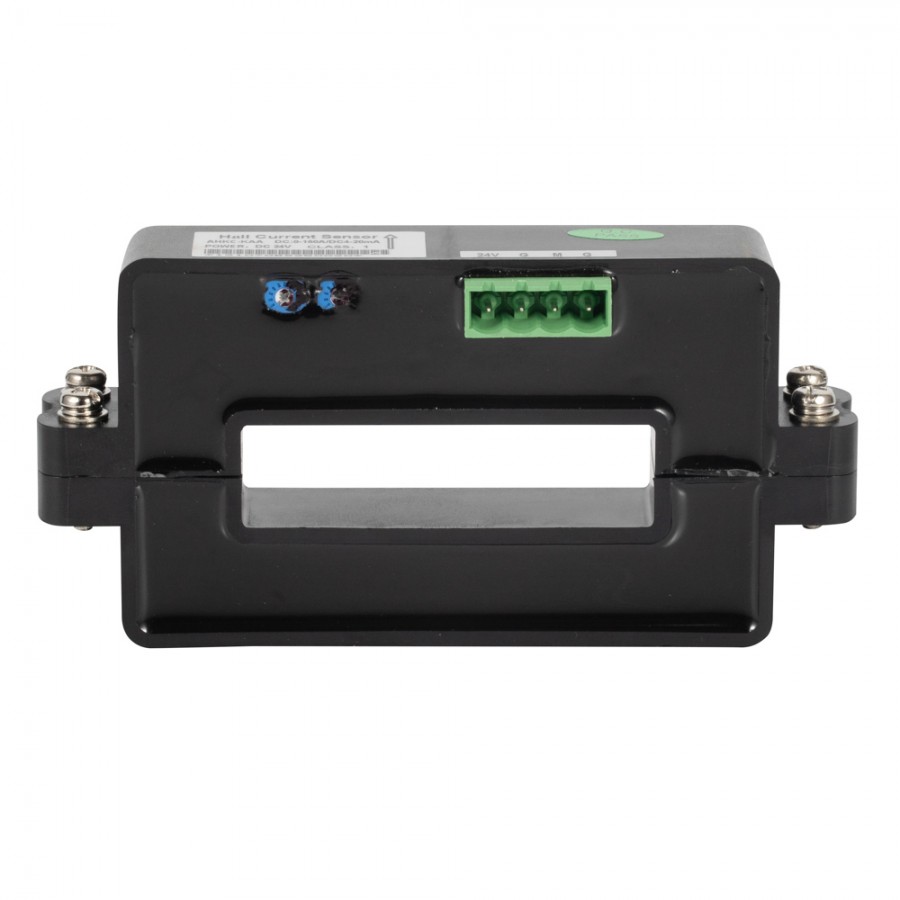

2.3 开口式开环霍尔电流传感器 2.3.1 规格尺寸(单位：mm)

2.3.2 规格参数对照表

2.4 闭口式霍尔电流传感器 2.4.1 规格尺寸（单位：mm）

注意事项

1、霍尔传感器在使用时，为了得到较好的动态特性和灵敏度，必须注意原边线圈和副边 线圈之间的耦合，建议使用单根导线且导线都填满霍尔传感器模块过线孔； 2、霍尔传感器在使用时，在额定输入电流值下才能得到的测量精度，当被测电流远 低于额定值时，若要获得精度，原边可使用多匝，即：IpNp=额定安匝数。另外，原 边馈线温度不应超过 80℃； 3、霍尔电流传感器正常工作时的辅助电源不应超过标定值的±20%，纹波不应超过±1%； 4、霍尔电流传感器在安装使用过程中严禁从高处摔落(≥1m)； 5、不能调节零点、满度调节电位器； 6、辅助电源需要自行配置，电源正负极不能接反； 7、输出信号线建议使用屏蔽线。 6.订货范例 例 1 AHKC-EKA 霍尔电流传感器 辅助电源：DC±15V 输入：200A 输出：5V 精度：1 级
