在线式EL外观一体机 ZQ500
武汉爱疆科技有限公司
爱疆科技
湖北武汉市洪山区 · 预售，付款后30天内
该产品库存不足
产品介绍

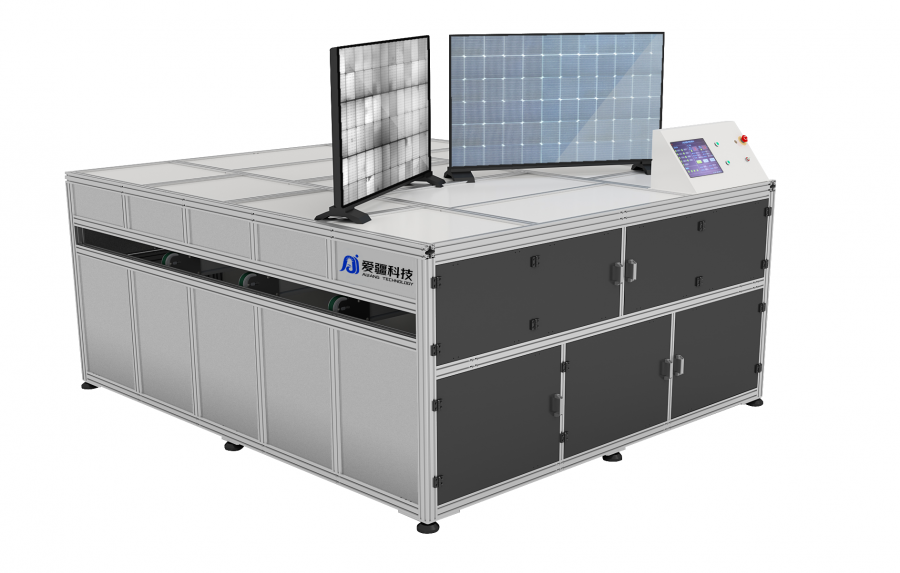

ZQ500组件在线式EL外观一体机，与产线配套，实现自动上下料、自动测试，使用多相机直射式拍摄，能清楚检测出组件的微隐裂、碎片、低效片、烧结网纹、网印堵孔、材料缺陷、焊接缺陷、工艺过程污染等，用于薄膜层压前、后检测。
性能特点
u 无损图片：采用多相机组合式拍摄，算法合成成像效果更清晰
u 模块化设计：可根据客户要求选配外观AOI检测功能，智能识别缺陷类型
u 模式多样化：设备运行模式有检测模式、流水模式，具备一键切换
u 可测缺陷：黑心片、微隐裂、裂片、破洞、断栅、焊接缺陷等
u 程控电源：采用最新工艺的程控恒流电源，输出纹波小，有效保障成像清晰度，电源参数可定制，最高可达200V/20A，具备高/低电流模式切换
技术指标
设备型号 | ZQ500 |
生产指标 | |
测试节拍 | 20s/pcs（配线典型值） |
可测面积 | 2500mm×1500mm |
适用工序 | 层压前、后组件测试 |
上料方式 | 流水线工装 |
进料高度 | 950mm±50mm |
测量指标 | |
相机分辨率 | EL检测：1920*1200*4*3 外观检测：4000*5000*4*3 |
相机类型 | CCD |
曝光时间 | 1~30S（可调） |
显示器 | 4K 50英寸屏幕×2（可选配移动支架） |
电源类型 | 可编程电源 |
电压范围 | 0~60V连续可调（参数可定制） |
电流范围 | 0~20A连续可调（参数可定制） |
EL检查缺陷类型 | 高电流：隐裂、碎片、低效率片、烧结网纹、材料缺陷、断栅 低电流：低效片 |
外观检测功能 | 真实的外观图象显示，辅助诊断主栅露白、污染、缺角、崩边、异物等缺陷； |
软件处理 | 局部放大、条码显示、本地数据查询、MES系统对接、高电流检测、低电流检测、外观AOI智能缺陷检测、支持脚踏触发、扫描枪触发，具有过流保护 |
图像储存 | 手动/自动扫描条形码编号，以编号名称作为文件名进行保存 |
电气指标 | |
故障报警 | 实时故障报警 |
运动控制单元 | 采用触摸屏与PLC通讯，实时显示当前状态对流程进行监控 |
工作环境 | 温度：25℃±10℃；相对湿度：≤85% |
电源 | AC220V/50Hz/15A |
压缩空气 | 气压：0.5—0.8MPa,耗气量：0.3 m³/min |
设备尺寸 | 3020mm*2600mm*1650mm 3020mm*2600mm*2100mm |
- 品牌：爱疆科技
- 可测面积：2500mm×1500mm
- 测试节拍：20s/pcs（配线典型值）
- 进料高度：950mm±50mm
- 起订：1台
- 发货：30天内
