¥19500.00

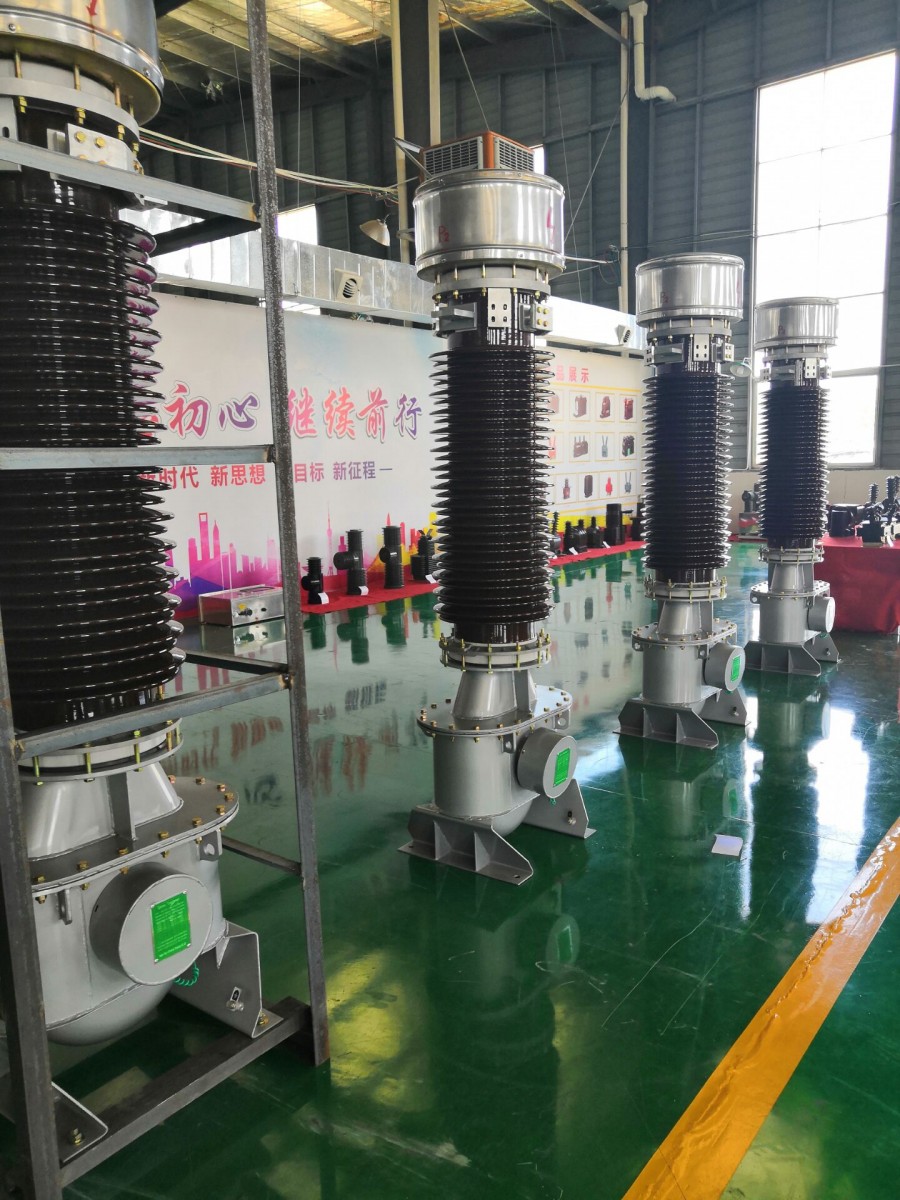

LCWB6-110W2-72.5-110KV油浸电流互感器

  • 品牌

    祝捷电气

  • 服务

    浙江温州市乐清市 · 预售,付款后10天内

  • LCWB6-110W1 电流互感器





    使







               祝捷电气有限公司





    1. 概述以及型号含义





    3.技术数据

    3.1额定工作电压:110/√3KV

    3.2最高工作电压:126/√3KV

    3.3额定频率:    50HZ

    3.4极性:   减

    3.5额定一次电流:

    2*50;   2*75;   2*100;

    2*150;  2*200;  2*300;

    2*400;  2*500;  2*600;

    2*750;  2*1000;

    3.6额定二次电流:1或5  A

    3.7二次绕组组合;

    P/P/0.5;           P/P/0.2          P/P/0.5/0.2

    P/P/P/0.5;         P/P/P/0.2        P/P/0.5/0.2

    P/P/P/P/0.5;       P/P/P/P/0.2      P/P/P/P/0.5/0.2

    P/P/P/P/P/0.5;     P/P/P/P/P/0.2    P/P/P/P/0.5/0.2

    注:对于600-1200~1000-2000A规格的产品,其二次绕组有中间插头,它所对应的电流比,准确级和额定输出见表1。

    3.8 额定二次输出,准确级及额定准确限值系数见表1

    1

    额定电流比A

    0.2,0.5级中间抽头电流比A

    额定二次输出,VA COS=θ0.8

    P级额定准确限值系数ALP

    0.2级

    0.5级

    P级

    2×50/5

    2×75/5

    2×50/5

    2×100/5

    2×150/5

    2×200/5

    2×300/5

    2×400/5

    2×500/5

    --









    50









    50









    50









    15;20

    2×300/5

    2×600/5

    2×750/5

    2×1000/5

    2×150/5

    2×300/5

    2×400/5

    2×500/5

    50

       30

     (0.5级)



    50/30



    50



    15;20;30;40

    2×50/1

    2×75/1

    2×50/1

    2×100/1

    2×150/1

    2×200/1

    2×300/1

    2×400/1

    2×500/1










    50









    50









    50









    15;20


    • 品牌:祝捷电气
    • 额定电压:126KV
    • 额定频率:50HZ
    • 寿命:10000次
    • 起订:1台
    • 供应:999台
    • 发货:10天内
