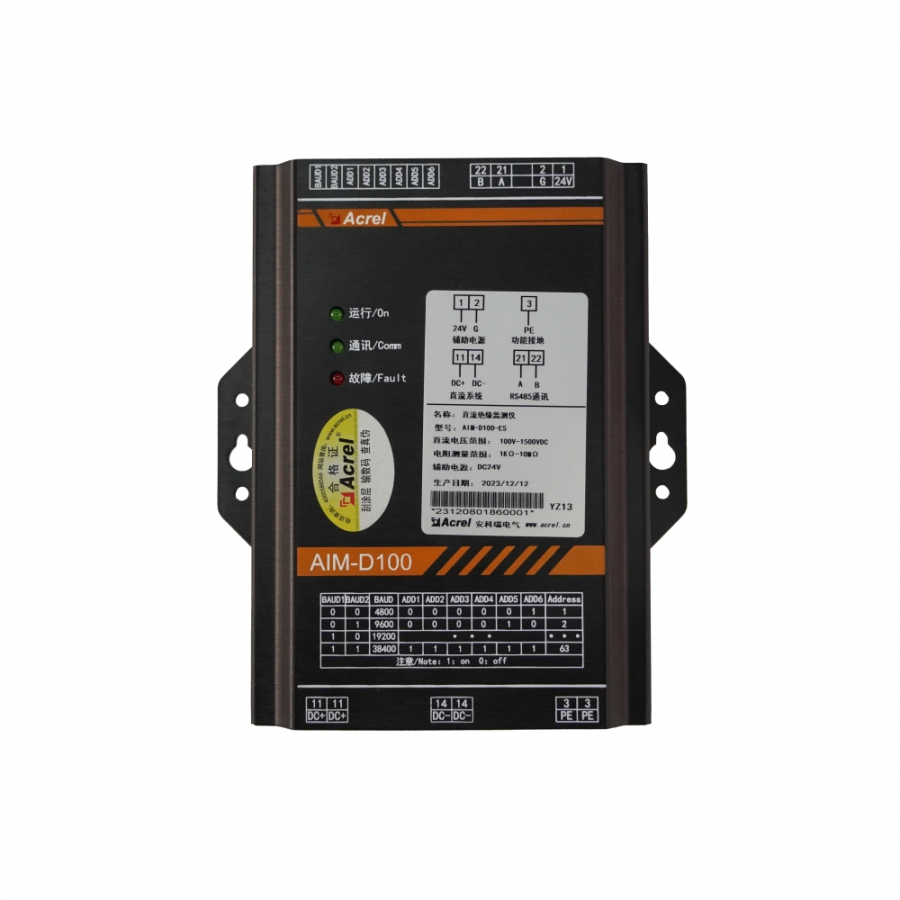

AIM-D100-ES 直流绝缘监测仪

随着工业的发展，很多用电设备和工厂设备采用直流系统供电，直流系统的正极和负极不接地。对于不接地（IT）配电系统，应该进行绝缘电阻的监控以保证供电系统的安全运行。

　　AIM-D100-ES 直流绝缘监测仪可以应用在 100~1500V 的直流系统中，用于在线监测直流不接地系统正负极对地绝缘电阻，当绝缘电阻低于设定值时，发出预警或报警信号。

　　产品主要针对 DC 100~1500V 范围的储能直流系统的绝缘监测而设计，也可以应用在发电厂家、变电站的直流屏、电动汽车充电装置、UPS供电系统、光伏直流系统及其它直流电网等直流系统。

　　2 功能特点

　　■ 电阻监测功能。产品可以监测直流系统正负极对地的绝缘电阻，当绝缘电阻低于设定的预警和报警值时，能发出预警和报警信号。

　　■ 电压监测功能。产品可以监测直流系统正负极之间的电压，正负极对地电压，测量范围为 100~1500V。

　　■ LED 指示功能。产品面板具有运行、通讯和故障 LED 指示灯，可以显示产品状态。

　　■ 通讯组网功能。产品具有 1 路 RS485 接口，采用 Modbus-RTU 协议，可以进行数据交互。

　　■ 金属外壳。产品采用金属外壳，壁挂式安装，也可以使用配件导轨安装。

　　■ 插拔端子。产品采用插拔端子接线，方便接线和安装。

　　3 技术指标

　　4 外形和尺寸

　　AIM-D100-ES 直流绝缘监测仪采用金属外壳，其外形尺寸如下图所示。（单位：mm）
