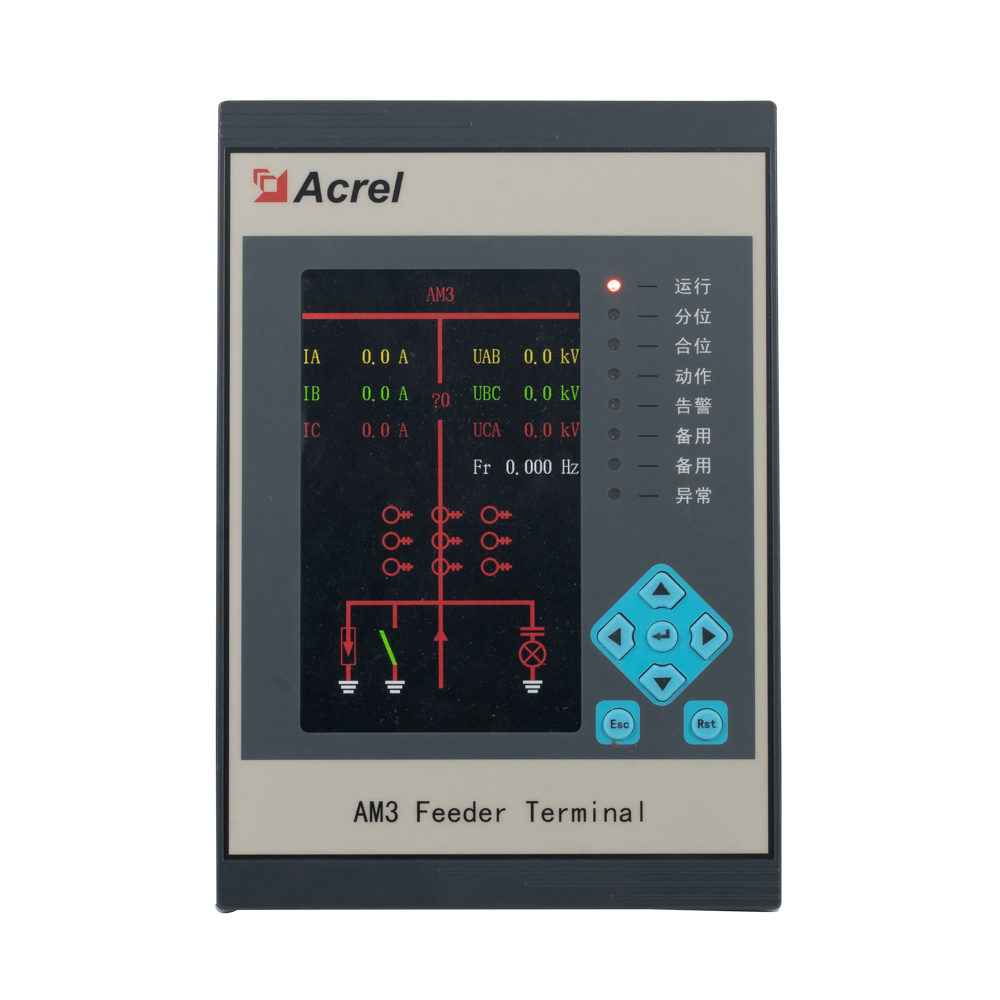

安科瑞AM3-I微机保护装置 防逆流装置 逆功率保护

1.概述

AM3 系列微机保护装置集保护、控制于一体，可满足客户 20KV 及以下电压等级用电系 统对电力能源安全运行、可靠性的保障要求。目前广泛使用在变电站、工矿企业、医院、学 校、商业广场以及大型楼宇等配网用电系统中。 保护装置采用先进成熟可靠的保护原理和算法，抗干扰性能强，可靠性高，保护实现方 式灵活，通讯采用冗余设计。装置具备 8 路开关量采集和 5 路继电器输出，能与 Acrel-2000Z 电力监控软件配合，可以实现无人值班的终端用户变电站配电自动化系统。

2.功能简介

保护功能： ● 三段式过流保护（可经低电压闭锁、可经二次谐波闭锁） ● 反时限过流保护（可经低电压闭锁） ● 过负荷告警/跳闸 ● 三段式零序 I0 过流/反时限过流保护 ● FC 回路配合的过流闭锁功能 ● 控故障告警 ● 零序过压告警/跳闸 ● 两段式过电压告警/跳闸 ● PT 断线告警 ● 两段式低电压告警/跳闸 ● 两段式负序过流保护 ● 负序反时限过流保护 ● 非电量保护 ● 三相一次重合闸 ● 后加速过流保护（可经低电压闭锁） ● 两段式低频减载 ● 两段式高频保护 ● 两段式逆功率保护 ● 有压自动合闸 ● 零序 I0 后加速过流保护 ● 检修状态闭锁 监控功能 ● I，U，P，Q，Cosφ，f，Ep，Eq 等电参量测量 ● 8 路开关量输入采集 ● 5 路继电器输出 通讯功能 ● 1 路 RS485（MODBUS-RTU/IEC60870-5-103） 其他功能 ● 故障录波功能（保护动作时启动）

3.防逆流（两段式逆功率保护）

4.装置外形尺寸及安装方法
