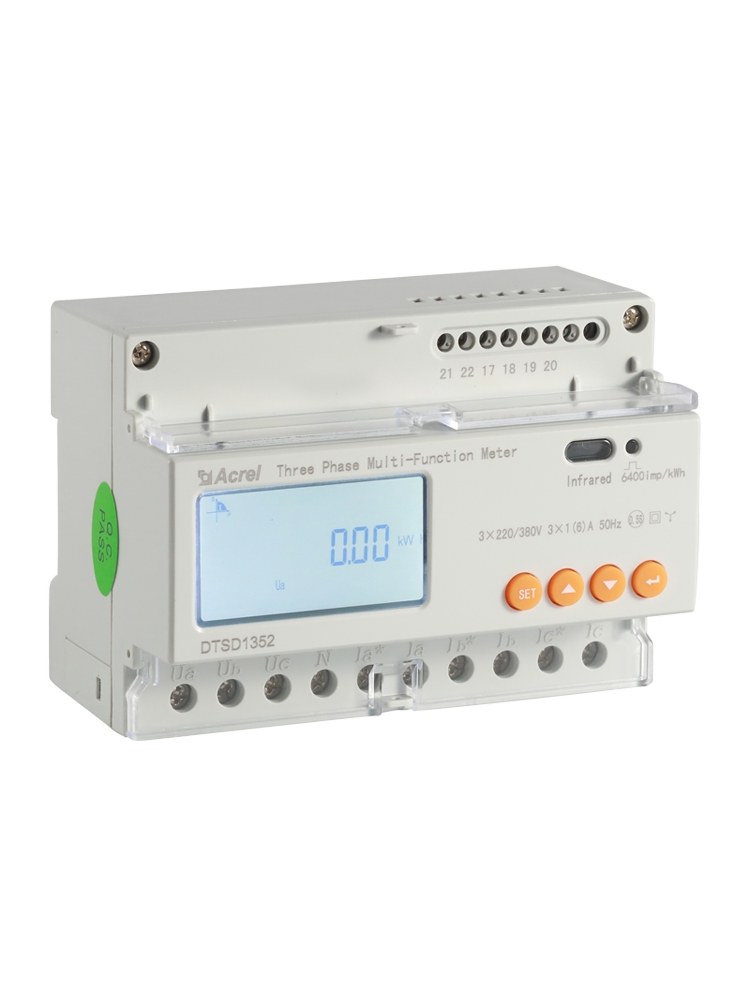

安科瑞DTSD1352-4S通信公司铁塔基站导轨智能电表

1 概述

 DTSD1352 - 4S系列导轨式多回路电力仪表主要用于多个回路的全电参量测量，最多可同时接入4个三相回路或者12个单相回路的电流输入。可测量电压电流、功率、功率因数、相角、不平衡度、谐波等参数。

2 产品功能

² 4路三相或12路单相回路全电参量测量，电流互感器外置；

² 监测各相电压/电流、零序电流、频率；

² 监测各相功率、总功率（有功、无功、视在）；

² 监测各相功率因数、总功率因数；

² 监测电压/电流相角、电压/电流不平衡度；

² 监测电压、电流总谐波及2-31分次谐波；

² 当月和上月的电压、电流、功率极值记录；

² *大电流、*大功率需量和实时电流、实时功率需量；

² 200条事件记录，记录DIDO的动作情况；

² 支持过压、过流、断相、DI联动等报警输出；

² 4时区14时段的费率设置；

² 四象限电能，12个月复费率电能统计；

² 31天四象限和复费率电能冻结，正反向电能计量；

² 四路无源开关量输入、两路有源开关量输入、一路开关量输出、RS485通讯；

² 两路无源开关量输入、两路开关量输出、RS485通讯；

注：四路无源开关量输入、两路有源开关量输入、一路开关量输出与两路无源开关量输入、两路开关量输出只能2选1。

3 技术参数

4 配套互感器

 电流互感器为水晶头接口，一次侧电流为50A-600A，若电流互感器不同，客户可根据实际使用情况，通过仪表界面或通讯修改电流变比。互感器如图1、图2所示。

5 外形尺寸与安装

外形尺寸

安装：

 产品采用标准的 DIN 35mm 导轨式安装。
