安科瑞Acrel-6000电气火灾监控系统

1、 概述

 Acre1-6000电气火灾监控系统，是根据**现行规范标准由安科瑞电气股份有限公司研发的全数字化独立运行的系统，已通过**消防电子产品质量监督检验*消防电子产品试验认证，并且均通过严格的EMC电磁兼容试验，保证了该系列产品在低压配电系统中的安全正常运行，现均已批量生产并在全国得到广泛地应用。该系统通过对剩余电流、过电流、过电压、温度和故障电弧等信号的采集与监视，实现对电气火灾的早期预防和报警，当必要时还能联动切除被检测到剩余电流、温度和故障电弧等超标的配电回路;并根据用户的需求，还可以满足与AcreIEMS企业微电网管理云平台或火灾自动报警系统等进行数据交换和共享。

2、应用场合

 适用于智能楼宇、高层公寓、宾馆、饭店、商厦、工矿企业、**消防单位以及石油化工、文教卫生、金融、电信等领域。

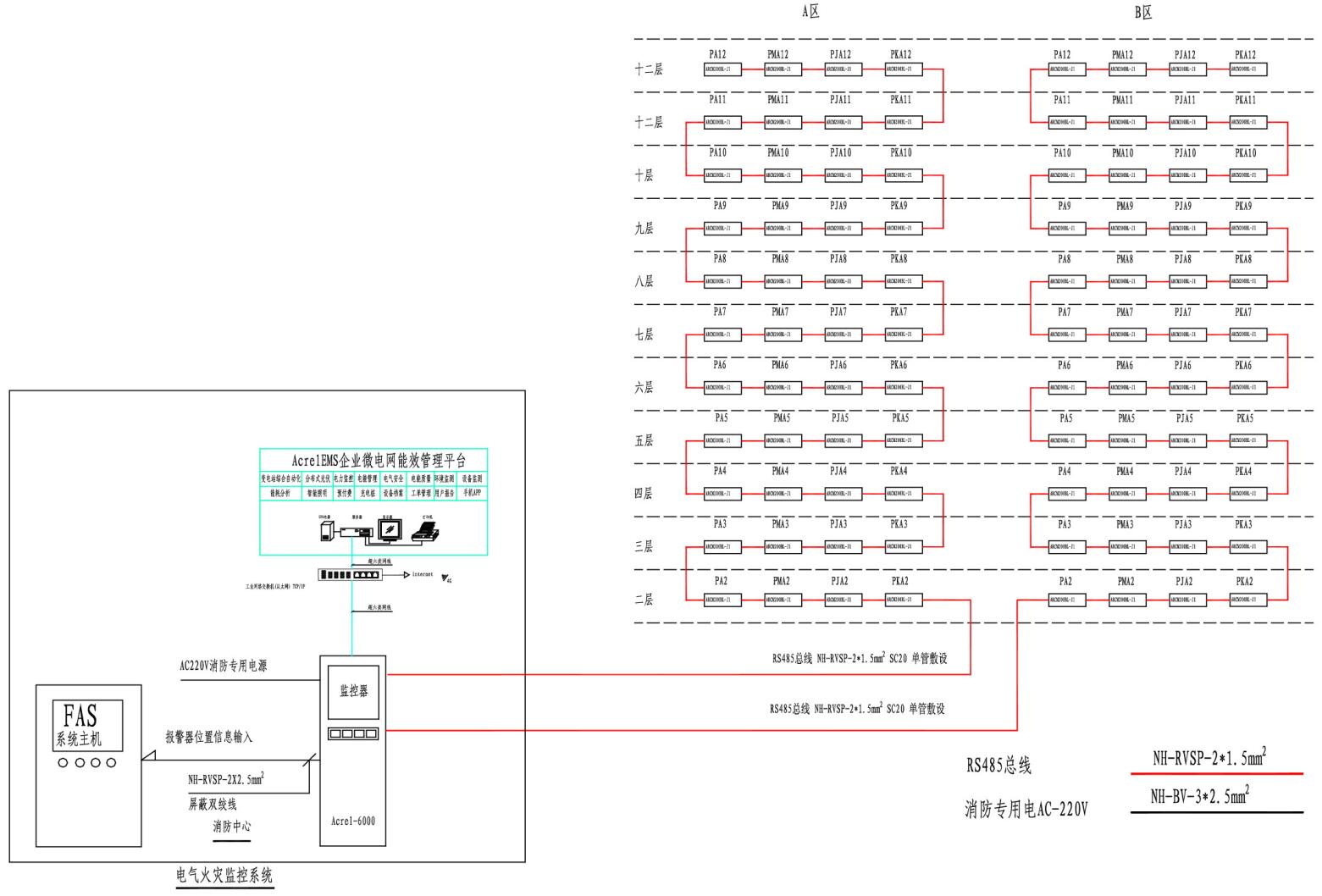

3、系统结构

4、系统功能

 监控设备能接收多台探测器的剩余电流、温度信息，报警时发出声、光报警信号，同时设备上红色“报警”指示灯亮，显示屏指示报警部位及报警类型，记录报警时间，声光报警一直保持，直至按设备的“复位”按钮或触摸屏的“复位”按键远程对探测器实现复位。对于声音报警信号也可以使用触摸屏“消声”按键手动消除。

 当被监测回路报警时，控制输出继电器闭合，用于控制被保护电路或其他设备，当报警消除后，控制输出继电器释放。

 通讯故障报警：当监控设备与所接的任一台探测器之间发生通讯故障或探测器本身发生故障时，监控画面中相应的探测器显示故障提示，同时设备上的黄色“故障”指示灯亮，并发出故障报警声音。电源故障报警：当主电源或备用电源发生故障时，监控设备也发出声光报警信号并显示故障信息，可进入相应的界面查看详细信息并可解除报警声响。

 当发生剩余电流、超温报警或通讯、电源故障时，将报警部位、故障信息、报警时间等信息存储在数据库中，当报警解除、排除故障时，同样予以记录。历史数据提供多种便捷、快速的查询方法。

系统运行主界面

 包含“登陆”、“消音”、“运行监视界面”及“系统状态栏”四部分，可以分别通过点击系统主界面上方的菜单栏或快速启动栏内按钮进入各相关功能界面。

状态监测界面

 双击通道可以显示出此通道配置的监控装置的内部设定参数、测量参数、状态参数，并可于该界面对监控装置进行远程解除报警或分合闸控制。

用户登录界面

 选择用户并输入正确的密码后，系统状态栏会显示当前的登录用户。本软件针对的任意远控操作均需权限登录后方可操作，即防止无关人员误操作。

权限管理界面

 该界面可添加新的“操作员”和“值班员”权限的新用户，也可删除这两个级别的现有用户，该管理功能只有“超级管理员”和“管理员”可进行操作。

设备检测界面

 该检测功能为“管理员”和“操作员”方可进行的操作功能，主要用于设备自检和对监控系统柜体面板指示灯的手动检测。

事件记录界面

 用户于该界面内可查询任意时段内相应报警或动作类型下的记录，各级操作权限均可查看该界面的信息。
