太阳能逆变器协议转换器

一、产品介绍：

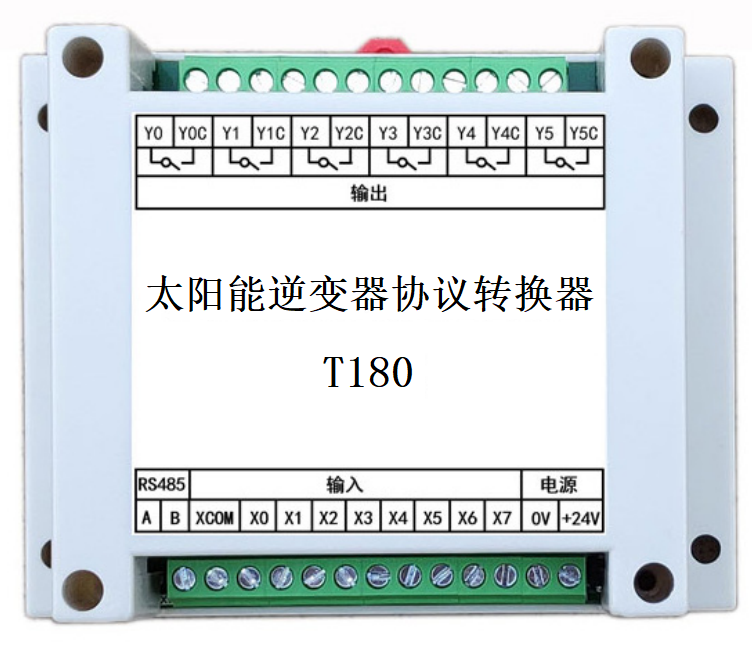

T180太阳能逆变器协议转换器主要用于太阳光伏发电逆变器协议转换，也称（光伏协议转换器、光伏规约转换器、逆变器协议转换器、逆变器规约转换器），就是把各个生产厂家光伏逆变器进行协议转换为国网标准协议（DLT698协议），对逆变器状态和运行数据进行传输。国家电网为统一规范各省市光伏、风电、储能等分布式电源运行数据采集信号规范，提升中低压分布式电源可观可测可调可控水平，推进电网公司新型电力系统建设支撑有源配电网精益化调度管理，均分别制定分布光伏电源数据采集技术规范，以完善分布式电源并网接入的可观可测可控水平，达到分布式电源、分布式光伏的群调群控，继而实现分布式光伏的柔性并网接入。本设备就是为解决并网接入问题，对逆变器协议进行转换。

二、产品技术参数：

电源输入：12-24VDC

设备功耗：1W-2W

设备输入：RS485信号（可以进行编程）

设备输出：5G/载波信号

工作温度：-30~60℃

工作湿度：0-98%

继电器输出：可以定制多路

串口设置：可以进行设置

安装方式：壁挂或者导轨

三、应用场所

安装于光伏用户光伏计量电能表、光伏控制开关，光伏逆变器侧，设备具备上行无线-HPLC载波/微功率无线通信功能用于和台区终端设备通信，下行具备485总线扩展接口用于和光伏计量电能表、光伏控制开关、光伏逆变器进行信息传输。

光伏协议转换器内置协议转换功能，可以实现电力通信规约和各厂家光伏控制开关、光伏逆变器通信规约相互转换。光伏协议转换器需要支持下行大容量数据存储功能，采集到光伏计量电能表、光伏控制开关、光伏逆变器设备运行数据随时供台区终端设备读取，融合汇集台区光伏设施，减轻台区终端设备抄表压力。本光伏协议转换器具备多路RS485接口，遥信接口，并可扩展电能质量监测，计量，光伏开关监测等新型应用及功能。

四、规约支持

支持MODBUS、IEC61850、IEC101、IEC102、IEC103、IEC104、CDT、DNP、DL/T645、CJ/T188、Q/GDW376.1、DL476等可根据用户需求开发基于WEB Service、WEB Server、HTTP的通讯规约。
