安科瑞AAFD-DU多回路并联电弧故障探测器

1 概念

 故障电弧探测器（以下简称探测器）对接入线路中的故障电弧（包括故障并联电弧、故障串联电弧）进行有效的检测，当检测到线路中存在引起火灾的故障电弧时，可以进行现场的声光报警，并将报警信息传输给上端监控设备，以实现预警火灾发生的目的。

2 适用环境

 故障电弧探测器适用于工业与民用建筑中10KW及其以下的电气线路，其保护线路长度不宜大于100米。产品遵循国标GB 14287.4-2014，可适用于养老院、学校、商业建筑、宾馆、工厂、库房、图书馆、办公室、家庭住宅、以及娱*场所等。

3 型号说明及功能

型号说明

功能：

实时监测1路剩余电流、2路温度、电弧、电压、电流、功率、电能，DO联动，声光报警，LCD显示，RS485通讯，4G通讯

4 技术参数

5 外形尺寸与安装

外形尺寸：

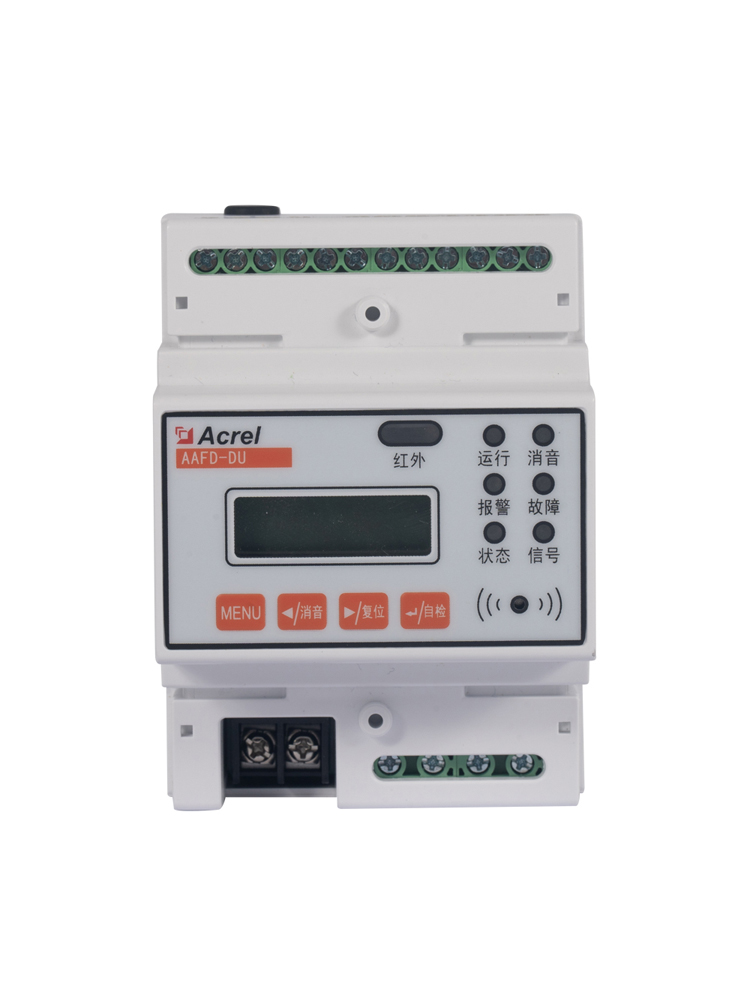

AAFD-40Z

AAFD-40Z/4G

安装：

 35mm导轨安装，可加固定端子进行固定。

6 接线说明

7 功能应用

1）电弧监测

在线监测配电线路的电弧个数，当电弧个数超过设定值时，故障电弧传感器发出光报警并上传到探测器，探测器发出声光报警。

2）电压电流监测

在线监测线路中的电压电流，当电压发生过压、欠压或电流超过报警设定值，且持续时间超过延时设定值，探测器发出声光报警。

3）剩余电流温度监测

在线监测线路中的剩余电流和温度，当漏电值或温度值超过报警设定值，且持续时间超过延时设定值，探测器发出声光报警。

4） 报警复位（解除报警）

 当发生报警时，可通过长按复位解除报警；如果在进行复位操作后未排除报警故障，探测器将再次进入故障报警状态。

5）消音自检

在非编程模式下，当探测器发出声光报警后，长按左键可实现消音；长按右键可进行自检。
