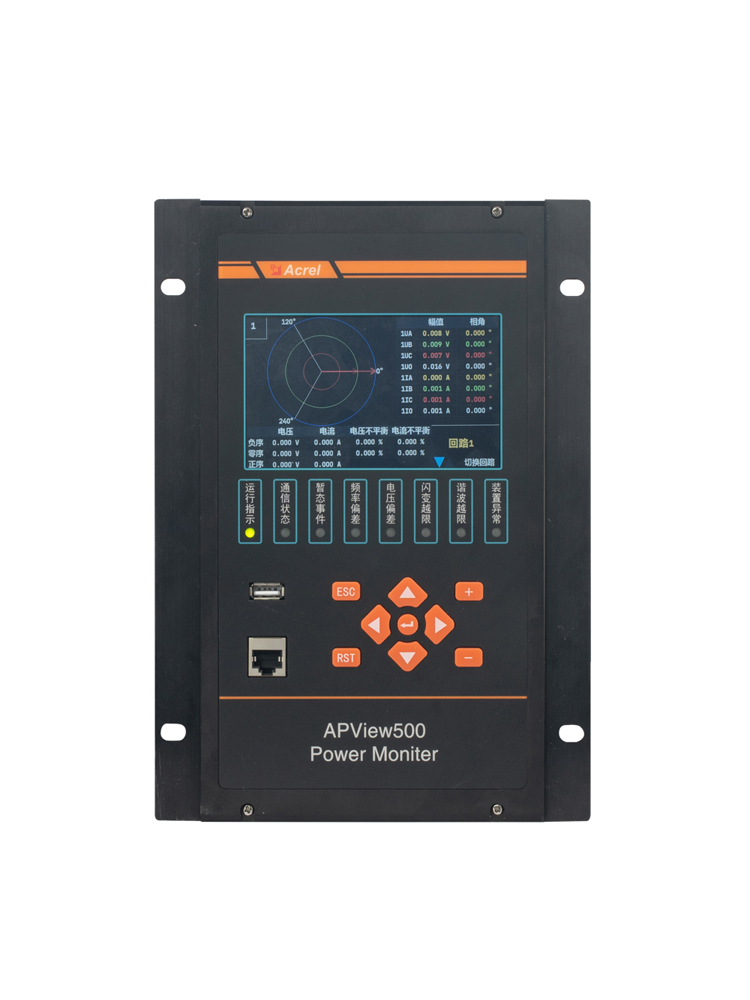

安科瑞污水处理电能质量监测装置APView500PV

1 概念

  APView500PV电能质量在线监测装置采用了高性能多核平台和嵌入式操作系统，遵照IEC61000-4-30《测试和测量技术-电能质量测量方法》中规定的各电能质量指标的测量方法进行测量，集谐波分析、波形采样、电压暂降/暂升/中断、闪变监测、电压不平衡度监测、事件记录、测量控制等功能为一体。

2 适用范围

 能够满足通过0.4-35kV电压等级并网的分布式光伏发电系统要求，广泛适用于工业厂房、商业屋顶、物流基地、机场交通、高速服务区等行业的分布式光伏并网点电能质量监测。

3 型号说明

4 产品特点

1）高性能的硬件平台

  装置采用基于Xilinx SoC构架的双ARM内核处理器，ARM1运行嵌入式Linux、TCP/IP协议、Http协议、Web服务器、电能质量数据的存储、统计、分析，ARM2用来数据采样、电能质量数据计算。装置每周波采样高达1024点，具备高测量精度能准确记录故障波形。采用eMMC进口高速存储芯片容量达到32GB，可以长期存储事件记录与故障波形等数据。具备友好的人机界面，800*480像素点阵彩色大尺寸液晶可就地查看实时波形与故障波形，方便用户故障分析。

2）丰富的接口资源

4路交流电压；

4路交流电流；

16路可编程无源继电器出口；

22路有源开关量输入；

2路RS485串行通讯接口，支持Modbus-RTU规约；

4路以太网接口，其中3个支持Modbus-TCP、IEC 61850 MMS、FTP，1个支持装置升级维护；

1路GPS对时接口，支持IRIG-B对时方式；

1路USB接口，可用于装置维护。

3）可靠性设计

装置软硬件具有持续完善的自检功能，抗干扰性能好，装置通过多项电磁兼容检测认证，电快速瞬变脉冲群、静电放电、浪涌抗干扰性能均达到标准。

5 应用组网图

6 尺寸及安装

外型：

安装:
