20A佐航BYQ2321变压器直阻变比二合一测试仪带锂电池

此型号适用于配电变压器的直阻、变比测量。

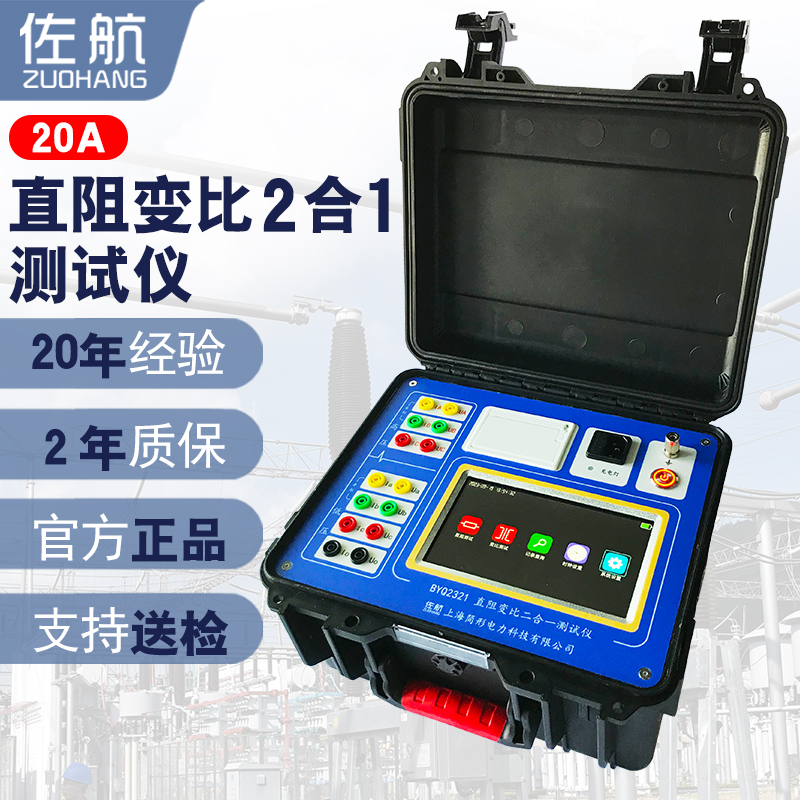

 佐航BYQ2321直阻变比二合一测试仪

主要技术参数

1  概述

       对于电力系统来讲，变压器是系统中核心设备，因此变压器的长期、

可靠运行关系到整个系统的稳定性和可靠性。

       目前配电变压器直流电阻测试、变压器变比组别测试、是变压器停电

检修的必测项目，要完成上述检测及操作就需要分别配置变压器直流电

阻测试仪、变压器变比组别测试仪，每次试验时都需要携带两种仪器。

因为是两套独立的仪器，每台仪器均配有专用的测试线，这就需要在测

试过程中分开测试，并且需要频繁的改变接线方式，从而浪费了大量的

人力、物力及工时。

       我公司创新性的研发出大容量锂电池供电的佐航 BYQ2321 直阻变比

二合一测试仪，我们仅需要一套设备，可以完成两个项目的测试，不需

要频繁的拆接测试线。

2  主要功能与特点

2.1 一次接线、可完成直阻测试、变比测试。

2.2 直阻测试功能，针对 Yn 型（高压绕组不含）、Y 型和△型绕组均可采

用三相自动方式测试，并计算出三相不平衡率；zui高输出电流 20A，

可以满足配网变压器的低压线圈极低阻值的测试。

2.3 变比测试功能，具有三相、单相、Z 型变压器、PT 变比测试功能；

2.4 仪器采用嵌入式 Linux 操作系统，具有较高的安全性、流畅性、易

用性等。

2.5 仪器采用 A7+M4 双核架构，即满足测量的实时性，又满足操作的流

畅性。

2.6 工业级 7 寸大屏显示，清新简约显示风格设计，为您创建舒适便捷

的人机交互体验。

2.7 本仪器采用大容量锂电池供电，内置充电器。

3 产品详情图如下：
