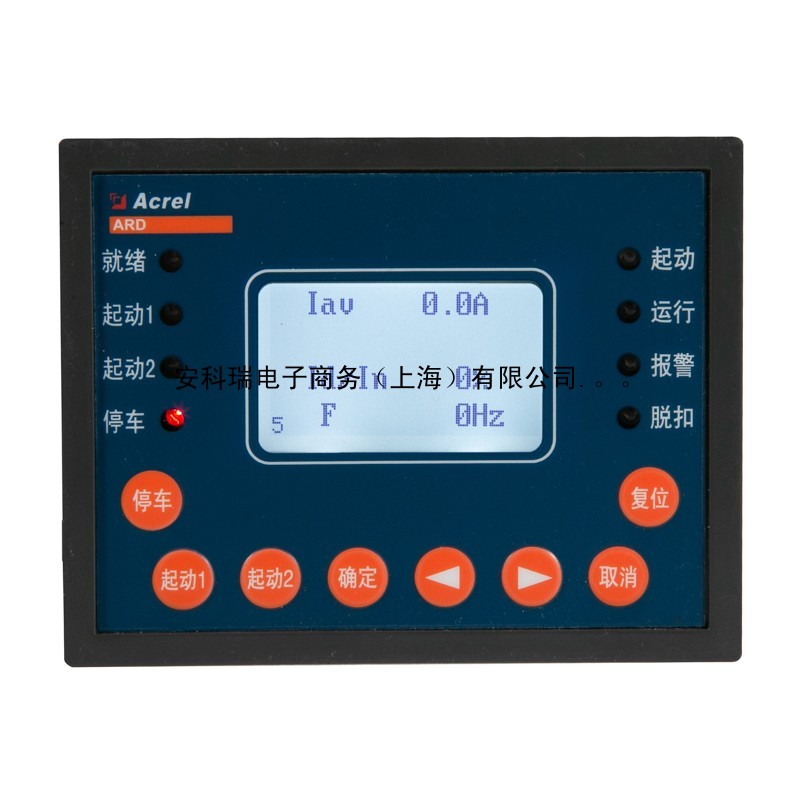

安科瑞ARD2-250电动机保护器带RS495 模拟量
安科瑞电气股份有限公司
安科瑞
上海嘉定区 · 付款后3天内
1 概述
ARD2 (II) 系列电动机保护器 (以下简称保护器) 能对电动机运行过程中 出现的起动超时、过载、断相、不平衡、欠载、接地/漏电、阻塞、短路、外部 故障等多种情况进行保护，并设有 SOE 故障事件记录功能，方便现场维护人员 查找故障原因。适用于煤矿、石化、冶炼、 电力、船舶、 以及民用建筑等领 域。本保护器具有 RS485 远程通讯接口， DC4~20mA 模拟量输出，方便与
PLC 、PC 等控制机组成网络系统。实现电动机运行的远程监控。
2 产品型号
表 1
设计序列号 | 规格 | 设计序列号 | 规格 |
2 (II) | 数码管显示 | 2L (II) | 液晶显示 |
表 2
保护器电流规格 (A) | 变比设置 | 互感器一次侧圈数 | 适用电动机额定电 流 Is 范围 (A) | 适用电动机功率 (kW) |
1 | 支持 | 5 | 0. 1~9999 | 0. 12~440 |
5 | 1 | 0. 1~9999 | 0. 12~440 | |
1.6 |
不支持 | 1 | 0.4~1.6 | 0. 12~0.55 |
6.3 | 1 | 1.6~6.3 | 0.75~2.2 | |
25 | 1 | 6.3~25 | 3~11 | |
100 | 1 | 25~100 | 15~45 | |
250 | 1 | 63~250 | 55~132 | |
800 | 1 | 250~800 | 160~440 |
注：保护器电流规格为 1 、5 时，接收主回路互感器二次侧 1A 、5A 信号，主回路互感器客 户自备。保护器电流规格为 1.6 、6.3 、25 、100 、250 、800 时，保护器自配互感器，使用自
配互感器测量电机回路电流。
表 3
附加功能 | 代号 | 附加功能 | 代号 |
通讯接口 | C | 8 路开关量输入；1 路继电器输出(可编程 3) | K |
漏电保护 | L | SOE 事件记录 | SR |
4~20mA 模拟量输出 | M | 报警输出(可编程 2) | J |
注：1 、ARD2/ARD2L 标配电流测量功能和两路继电器输出 DO1(95 、96) ，DO2 (97 、98)
2 、标配 15 、16 两路开关量输入，选配 K 功能后提供额外的 6 路开关量输入 17-22 及 1 路继电器输出 DO4 ( 11、12)；选配 J 功能多 1 路可编程继电器输出 DO3 (9 、10)。
3 通用技术指标
表 4
技术参数 | 技术指标 | |
保护器辅助电源 | AC85V~265V/DC100V~350V ，功耗≤7VA | |
电机额定工作电压 | AC380V/AC660V ，50Hz/60Hz | |
电动机额定工作电流 | 1A (0. 1~999.9A) |
采用小型专用 电流互感器 |
5A (0. 1~999.9A) | ||
1.6A (0.4A~1.6A) | ||
6.3A (1.6A~6.3A) | ||
25A (6.3A~25A) | ||
100A (25A~100A) | ||
250A (63A~250A) | 采用专用电流互感器 | |
800A (250A~800A) | ||
继电器输出触点，额定负载容量 | 4 路， AC250V, 3A；DC30V, 3A ; | |
开关量输入 | 8 路，光电隔离 | |
通讯 | RS485 Modbus 协议 | |
SOE 事件记录容量 | 8 个事件记录 | |
环境 | 工作温度 | - 10ºC~55ºC |
贮存温度 | -20ºC~65ºC | |
相对湿度 | 5﹪~95﹪不结露 | |
海拔 | ≤ 2000m | |
污染等级 | 2 | |
防护等级 | IP20 | |
- 品牌：安科瑞
- 起订：1个
- 供应：9999个
- 发货：3天内
