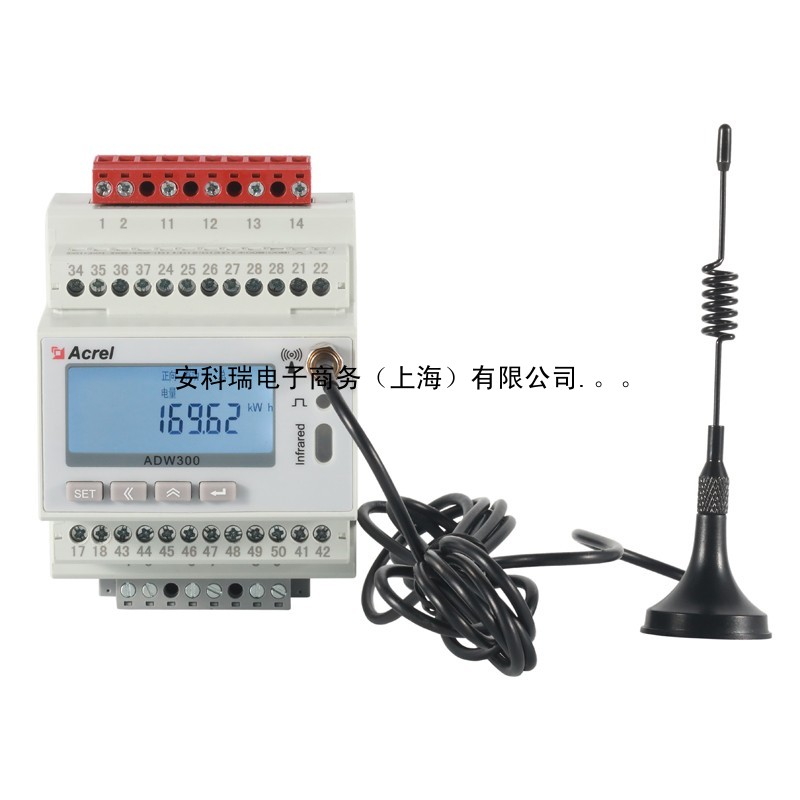

安科瑞ADW300无线计量电表可选RS485/WIFI/4G
安科瑞电气股份有限公司
安科瑞
上海嘉定区 · 付款后3天内
1概述
ADW300无线计量仪表主要用于计量低压网络的三相有功电能，具有体积小、精度高、功能丰富等优点，并且可选通讯方式多，可支持RS485通讯和Lora、NB、4G、wifi等无线通讯方式，增加了外置互感器的电流采样模式，从而方便用户在不同场合进行安装使用。可灵活安装于配电箱内，实现对不同区域和不同负荷的分项电能计量、运维监管或电力监控等需求。
2产品型号规格及功能特点
2．1 ADW300无线计量仪表命名规则
2．2 ADW300无线计量仪表功能特点
表1 ADW300主要功能
功能 | 功能说明 |
显示方式 | LCD（字段式） |
电能计量 | 有功电能计量（正、反向）， 四象限无功电能 |
电量测量 | 电压、电流、功率因数、频率、有功功率、无功功率、视在功率 |
谐波功能 | 总谐波含量、分次谐波含量（2～31次） |
脉冲输出 | 有功脉冲输出 |
三相不平衡度 | 电压、电流不平衡度 |
测温功能 | A、B、C、N四路测温（选配T） |
DI/DO | 4DI、2DO（选配K）；2DI、2DO（选配U） |
剩余电流 | 1路剩余电流测量（选配L） |
LED指示 | 脉冲灯指示 |
外置互感器 | 外置开口式互感器（选配W） |
电参量报警 | 欠压、过压、欠流、过流、欠载、过载等 |
通讯 | 红外通讯 |
RS485接口（选配C） | |
470MHz无线传输（选配LR） | |
NB-IOT无线通讯（选配NB） | |
4G无线传输（选配4G） | |
Wifi无线传输（选配WF） |
3技术参数
3.1电气特性
表2 ADW300电气特性
电压输入 | 额定电压 | 3×57.7/100V，3×220/380V，3×380/660V，3×100V, 3×380V，3×660V |
参比频率 | 50Hz | |
功耗 | 每相<0.5VA | |
电流输入 | 输入电流 | 3×1(6)A ；3×1(6)A（ADW300W）, 3×20(100)A（ADW300W） -HJ：（3×1.5(6)A（D10）、3×20(100)A（D16）、3×80(400)A（D24）、3×120(600)A（D36）） |
起动电流 | 1‰Ib(0.5S级)，4‰Ib(1级) | |
功耗 | 每相<1VA | |
辅助电源 | 供电电压 | AC 85~265V |
功耗 | <2W | |
测量性能 | 符合标准 | GB/T17215.322-2008，GB/T17215.321-2008 |
有功电能精度 | 0.5S级（ADW300），1级（ADW300W） | |
温度精度 | ±2℃ | |
脉冲 | 脉冲宽度 | 80±20ms |
脉冲常数 | 6400imp/kWh , 400imp/kWh -HJ（6400imp/kWh（D10） 、400imp/kWh（D16）、100imp/kWh（D24）、60imp/kWh（D36）） | |
通信 | 无线 | 470MHz无线传输，空旷时传输距离：1km； NB；4G；Wifi |
红外通讯 | 波特率固定为1200 | |
接口 | RS485(A、B) | |
介质 | 屏蔽双绞线 | |
协议 | MODBUS-RTU、DL/T 645-07 |
