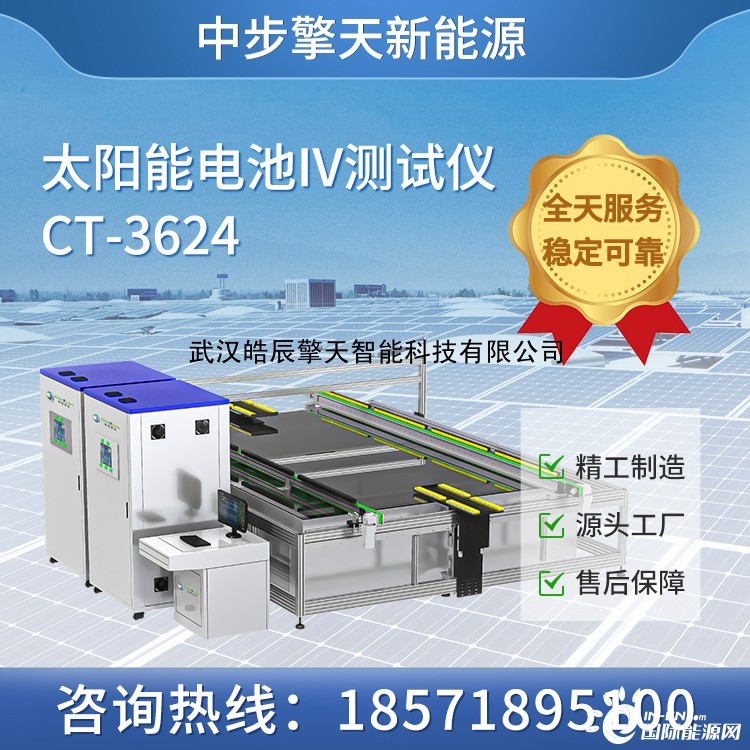

太阳能电池iv测试仪CT-3624

产品介绍

BIPV太阳能组件IV测试仪是BIPV组件电性能测试的专用设备。其测试幅面达 3600mm*2400mm，AAA级光源标准，各性能指标完全满足IEC60904-9 2020行业标准；光谱范围在 400-1100mm ，满足各种类型电池组件的光谱测试；采用四线连接方式，以及高速数据采集系统来做测试，确保了太阳能电池组件电流测量的准确性；红外无接触式测温、准确测出组件温度，确保了温度修正的准确性。

性能特点

AAA 标准：满足 IEC60904-9 2020行业标准，出厂标配计量证书；

光谱范围：光谱范围在 400-1100mm ，满足各种类型电池的光谱测试；

电子负载：可选配电子负载扫描方向；

测试幅面广：测试幅面在2400mm*3600mm；

设置参数

生产指标

测试间隔：<25s(100ms)<35s(150ms)

最大可测面积：3600mmx2400mm

光源方向：下打光光源

上料方式：手动(选配手动滑轨上料模组)

测量指标

太阳模拟器光源等级：AAA

太阳模拟器等级标准：IEC 60904-9 2020

校准方式：标准组件单次自动校准光强

光谱匹配：0.75-1.25(A级)

幅照度不稳定性：STI<0.5%，LTI<2%(A级)

辐照度不均匀性：<2% (A级)

光谱范围：300-1200nm

闪光时间：10-150ms

辐照度范围：1000W/m²

ISC60次重复性：<0.5%

光源寿命：>10W次

测量范围：电流:0-20A(分辨率1mA)；电压:0-400V(分精率1mV)；

测试参数：lsc，Voc，Pmax，Vm，,im，FF，EFF，Temp，Rs，Rsh；

电气指标

测量功率：800W(Max)

测试接线方式：四线制

软件功能：支持扫码枪触发测试；支持测试数据保存、查询、导出；支持测试结果语音播报；支持脚踏触发，具有温度自动补偿；

工作环境温度：25°C±10°；相对温度:≤85%；

电源：AC220V/50Hz/15A；

设备尺寸：5200mmx3550mmx1400mm；900mmx900mmx1800mm；900mmx650mmx750mm；
