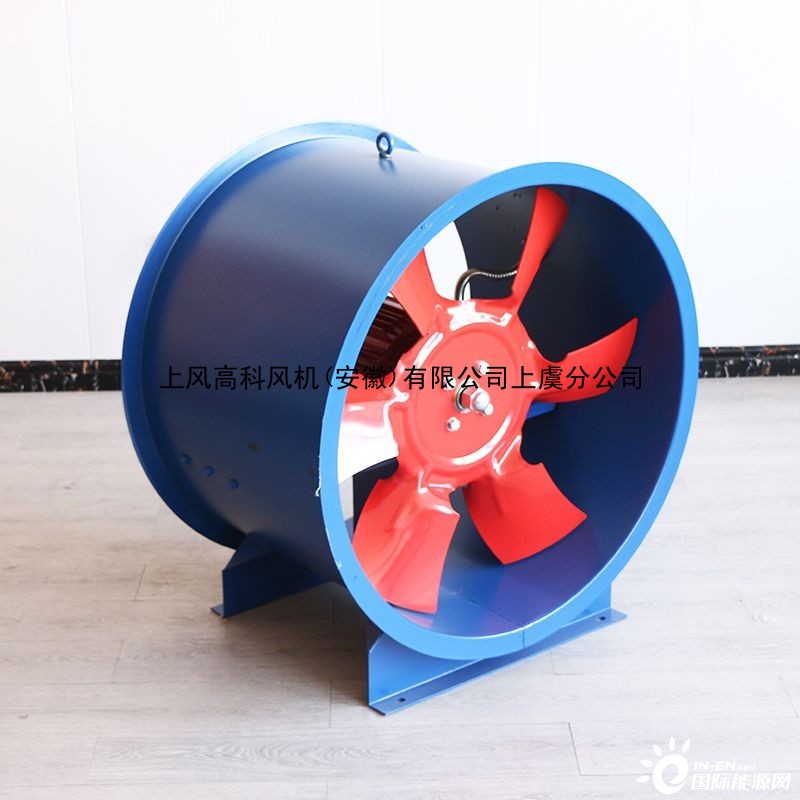

HTF消防排烟风机

1.概述

1.1.HTF型消防高温排烟轴流风机，其基本形式为轴流式结构，采用耐高温电机，配设专门的电机冷却系统，产品经国家消防装备监督质量检验中心按GA211-1999《消防排烟风机耐高温试验方法》进行耐高温试验，在介质温度300C高温条件下连续运转60分钟以上，100C温度条件下连续运转20小时/次不损坏，可用于通风排烟两用。

1.2.产品分类按安装方式分:卧式和屋顶式(W型)。按风量风压分:常压型有I型、II型(双速);中压型(叶轮为斜流式)有III、IV型(双速);低压型有D1、D2型。

按调速方式分:单速、双速、变频(采用变频电机，配变频控制器，实行无极调速，以适应不同工况，建议调节频率锁定在25Hz~50Hz)。

1.3.为适应不同场所噪声要求，风机均可配

不同长度消声器，也可做成包覆式。

2、工作条件

工作温度:-20~+60C(可连续运转);

耐高温:100C(可连续运转20小时)，300C(可连续运转60分钟):

湿度:<90%;

介质条件:空气(含尘量不超过100mg/m);

工作电源:三相、380V/50HZ。

3、风机应用

风机可广泛应用于高层建筑、烘箱、地下车库、隧道等通风排烟场所。

4、风机配置

4.1.标准配置

@叶轮;机壳(风简、导叶、内筒、电机支); 电机;e冷却叶轮; @底脚; @冷却风管。

4.2.备选件及附件(订货时注明是否购买)

浓减振设备;控制箱; 网罩; 对接法兰

5、加工工艺

5.1.风机叶轮为钢制，轮教液压拉伸成型，叶片冲压后液压成型，叶片与轮毅焊接装配成型。

叶轮经静、动平衡校正，平衡精度不大于G5.6级。

5.2.外简法兰为采用整体翻边旋压而成。
