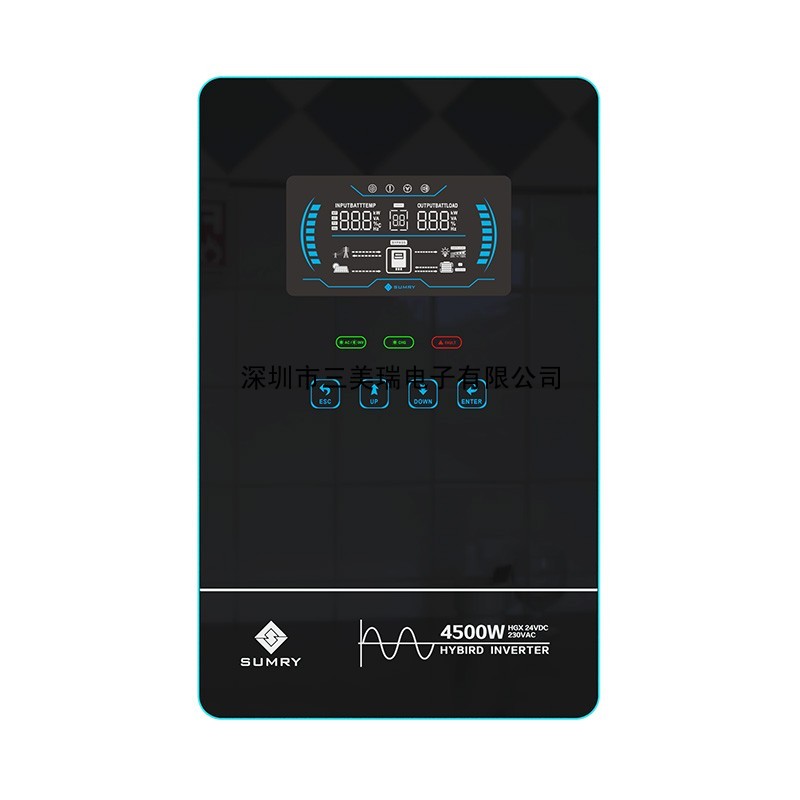

HGX系列离网太阳能逆变器光伏逆变器

额定功率

5600VA/4500W

7200VA/7200W

输入

额定电压

230 vac

120 vac

230 vac

120 vac

输入电压范围

170-280 vac（窄范围）

90-280 vac（宽范围）

90-140 vac（窄范围）

80-140 vac（宽范围）

170-280 vac（窄范围）

90-280 vac（宽范围）

90-140 vac（窄范围）

80-140 vac（宽范围）

输入频率

50Hz/60Hz（自适应）

输入频率范围

40 Hz～70Hz

输出

额定输出电压

230vac±5％

120VAC±5％

230VAC±5％

120VAC±5％

智能负载追踪

输出电压阀值下限为165Vac

1、在正常情况下，以电流环作为标准，当输出电流达到预设值；如果继续增大负载，开始降低输出电压，以恒流环调整步长（具体以实际测试后为准）,当输出电压将至165Vac以后，不再降低输出电压，进入正常过载判断

2、针对冰箱、空调等设备，启动过程中，电流环稍作放开，以降低输出电压为代价，变相提高过载（功率）保护点阀值

峰值功率

9000VA

9000VA

15000VA

15000VA

波形

纯正弦波（额定电压，带载80％，THD≤3％）

效率

90％～94％

转换时间

15ms（窄范围），内控10ms内

20ms（宽范围）

增加发电机模式

空载损耗

＜45W（额定电池电压）

＜72W（额定电池电压）

电池

电池电压

24VDC

48VDC

过压报警

30VDC

60VDC

过压保护

32VDC

64VDC

无电池&锂电激活

支持

充电

充电模式

四段式：恒流、恒压、浮充、电池修复、支持锂电池

PV功率

6000W

8000W

MPPT范围

120～450VDC

90～230VDC

120～450VDC

90～230VDC

PV阵列开路电压

500VDC

250VDC

500VDC

250VDC

MPPT充电电流

150A

市电充电电流

80A

峰值充电电流

150A

其它

尺寸

400*250*85mm

重量

显示

LCD+LED

通讯

CAN：标配，并机接口

RS485：标配

蓝牙/WIFI接口：预留内置模块

干接点：预留

工作温度

-20℃～50℃

冷却方式

智能风扇
