湖南创安防爆 KJ-1200矿用排水监控系统

KJ-1200矿用排水监控系统

用途及使用范围

用于煤矿井下的排水系统，设定参数后，自动补水，自动起动排水泵，并自动记录工作日志，日排水量，用电量，并生成报表。记录水泵电机温度，水泵轴承温度，模拟量水位数据。

可匹配普通电磁起动器，软起动器，变频器用于水泵电机的控制。

水泵可设置：主机，辅机，备机等工作模式。

主机：当水位到达设定高水位时，自动起动；水位到达设定低水位时，自动停机。

辅机：当主机起动后，在设定时间内，水位没有下降，自动起动辅机，与主机同时停机。

备机：当主机或辅机出现故障时，自动起停，并自主判断主机或辅机所使用管路进行工作。

型号含义

产品特点

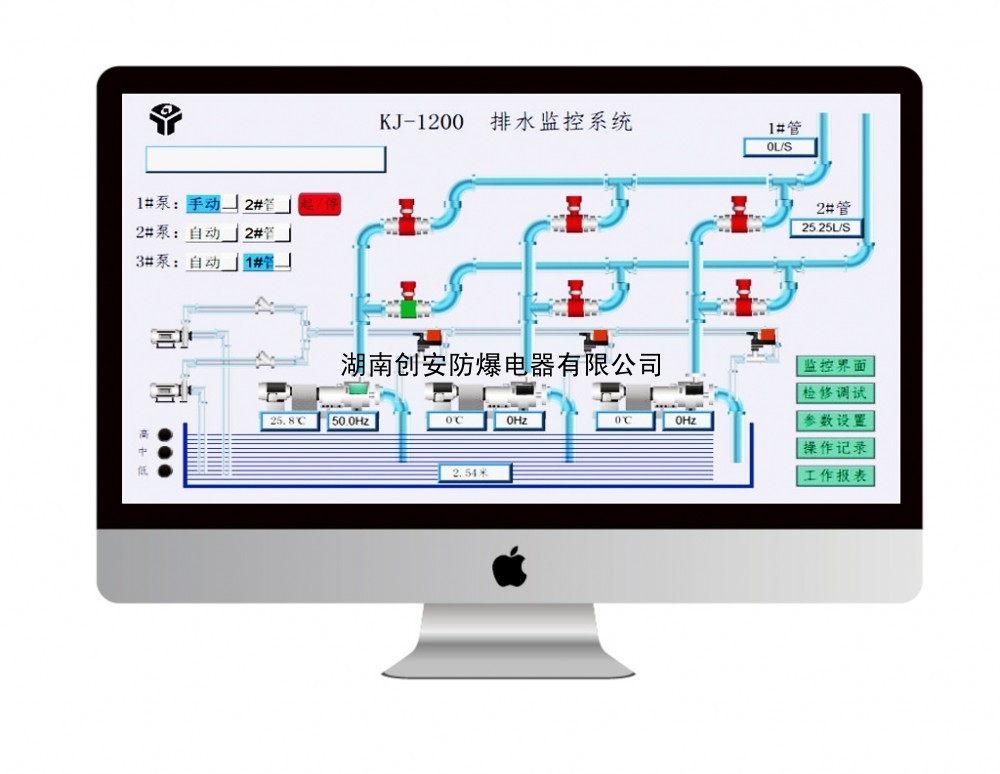

采用工控一体机作为主机和核心数据中心：一体机既作为人机交互界面也作为主要逻辑处理器，统一管理调度排水泵房内所有相关设备。在有大系统时，一体机做为中位机使用，往上位系统进行数据交互，在无大系统时，一体机做为上位机自成独立系统。

基础逻辑控制和故障判断采用PLC：PLC常规采用西门子1200系列，定制可由客户**品牌和型号。PLC完成水泵起动停止的逻辑控制，采用何种逻辑接收一体机数据进行判定。

数据采集：PLC拥有16路模拟量信号输入，可接入温度，流量，水位，压力，电磁阀行程位置等16路信号，通过其他通讯协议理论上可以无限制扩展信号采集点。一体机通过MODBUS协议或工业以太网可以采集水泵电机起动器(软起动，变频器)数据及水泵房馈电开关数据。

故障预警：通过学习保存水泵正常工作状态数据，在系统运行过程中如发现数据有较大偏差，系统自动分析对可能发生故障进行提前预警。提醒维修人员检修，将故障消除在萌芽状态。

网络接口：常规使用RJ45接口，可以选配4G或5G通讯模块或光纤通讯模块。

主要技术参数
