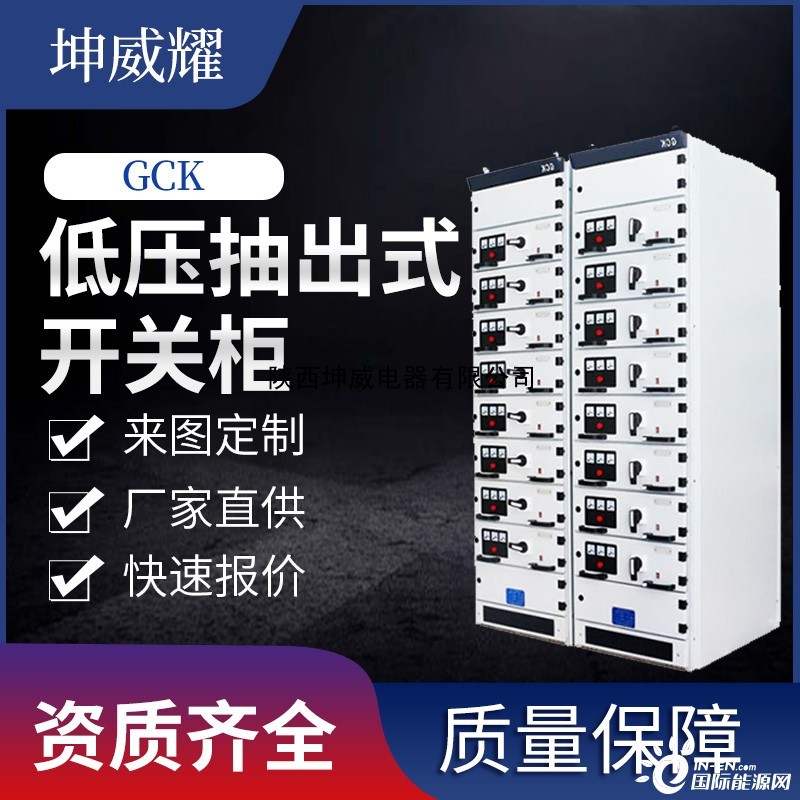

GCK低压抽出式开关柜 高低压配电成套设备

       GCK低压抽出式开关柜广泛应用于发电厂，变电所，厂矿企业和高层建筑的动力配电中心PC和电动机控制中心MCC，作为交流50-60Hz，额定工作电压为660V及以下，额定电流为4000A及以下的发、供电系统中配电、电动机集中控制，无功补偿使用的低压成套配电装置。

      GCK型低压抽出式开关柜的基本框架为组合装配式结构，框架的全部结构件通过螺钉紧固互相连接成基本框架，再按需要加上门、挡板、隔板、抽屉、安装支架以及母线和电器组件等零件，组装成一台完整的开关柜。

     特点： 1.框架采用C型钢，利用三维连角器定位组装而成。螺栓连接无焊接点，从而避免了焊接变形和应力，提高了安装精度。

2.框架及零部件安装孔按模数E=25mm变化。

3.内部结构件采用镀锌处理。外部经酸洗和磷化处理后，采用静电环氧粉末喷涂。

 4.柜体外壳防护等级为IP3X～IP4X。

5.抽屉类型分为1/2单元、1单元、2单元、3单元4个尺寸系列，回路额定电流在630A及以下。

GCK低压抽出式开关柜的使用环境：

1、周围空气温度不高于+40℃，不低于-5℃，24h内的平均温度不得高于+35℃，超过时，需根据实际情况降容运行；

2、户内使用：使用地点的海拔不得超过2000m

3、周围空气相对温度为+40℃时不超过50%， GCK低压抽出式开关柜在较低温度时允许有较大的相对温度，如+20℃时为90%，应考虑到由于温度的变化可能会偶然产生凝露的影响；

4、装置安装时与垂直面的斜度不超过5℃，且整组柜列相对平整(符合GBJ232-82标准)；

5、装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所；

6、用户有特殊要求可以协商解决。
