XL-21系列动力柜户内式配电箱 高低压配电成套设备

        XL-21系列动力配电箱适合于工业与民用建筑等多范围，是户内封闭式配电箱。

       XL-21系列动力配电箱适合于工业与民用建筑中作交流频率为50HZ、电压500V及以下、三相四线电力系统的动力配电和照明配电用。同时适合制作各种电动机启动柜，包括全压直接启动柜，全数字控制软启动柜、自耦降压启动柜，星三角启动柜，多速电动机启动柜等。具有数十种一次线路方案号或派生方案号供选择使用，适用范围广。

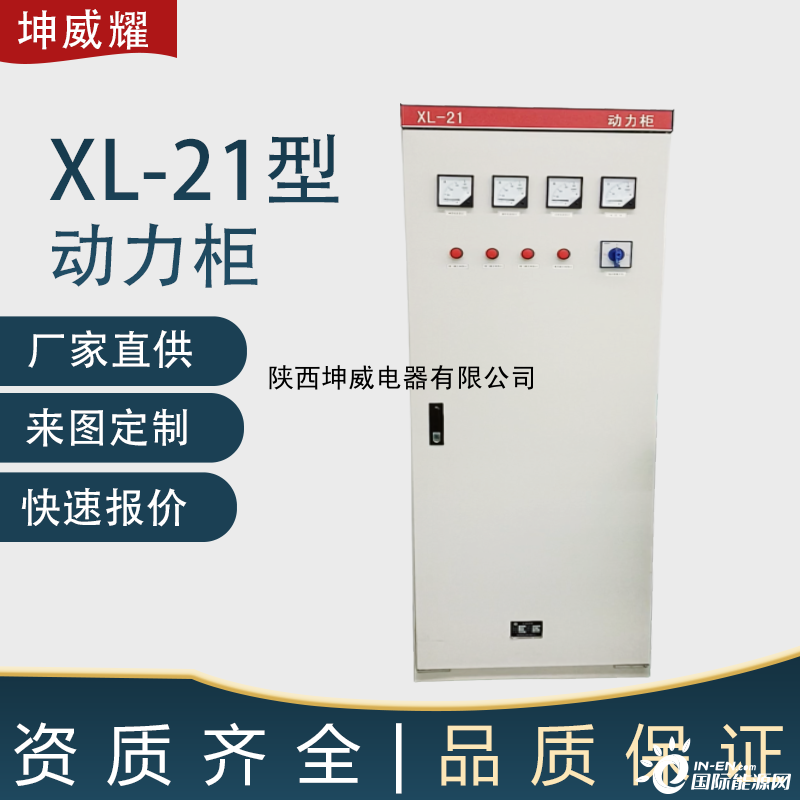

       本产品系户内封闭式配电箱。箱体用薄钢板弯制焊接而成，正面为单扇左开门，门上装有电压表、电流表等测量仪表和操作电器、信号电器等，是一种结构简单、运行可靠、成本较低的动力配电装置。

额定关合电流:63kA，关合次数不小于2次。

     手动操作有联锁。xl-21动力柜批发避雷器采用技术、性能可靠的无间隙氧化锌避雷器。避雷器的标称放电电流为10kA，具有吸收能量大、保护残压值低、保护距离远等特点。采用硅橡胶一次封装工艺确保避雷器的优良特性及抗老化、免维护等特点。

开关柜主母线：

1.主导体外套热塑材料绝缘，为了加强母线室的绝缘水平，母线的形状应使其电场较均匀，所有主母线和分支母线应采用铜排及复合绝缘措施。xl-21动力柜批发同时为了尽量避免由于各种原因而引起的母线间的短路，母线应采用必要的绝缘措施。各开关柜间的母线室应用绝缘隔板和绝缘套管隔离。

2.各段母线按长期允许载流量选择，能承受相当于连接在母线较大等级的断路器关合电流所产生的电动力，母线室母线为绝缘母线，母线的接头应镀银。

3.母线与支母线有相识别的标识。

4.接地主母线的最小截面按规范和供电局要求。

二次部分技术要求，一般要求：

1.低压室应设有：照明灯、微型断路器、端子、二次导线以及与柜之间贯通连接的小母线。

2.控制、合闸直流二次回路的保护采用进口或合资品牌直流微型断路器，并配置与计算机监控系统相连的通信接口。

3.各柜均需留有不小于15%的备用接线端子。

4.xl-21动力柜批发开关柜的面板应有模拟接线图。

5.应当向用户提供编程工具和编程软件，使用户具备方便修改整定参数、更改控制逻辑的能力。

陕西坤威电器有限公司是一家以高低压配电设备开发、生产、销售及安装服务为一体的综合企业。根据用户的需求，开发定制各种非标高低成套配电设备、灯具、高低压电力元器件、电力电缆、电力试验仪器、自动化控制产品(智能安防弱电系统、景观楼宇亮化规划及设计等)、工程解决方案、第三方维保服务、承接高低压试验业务及综合销售等。欢迎各界用户光临，期待与您成为长期合作伙伴。
