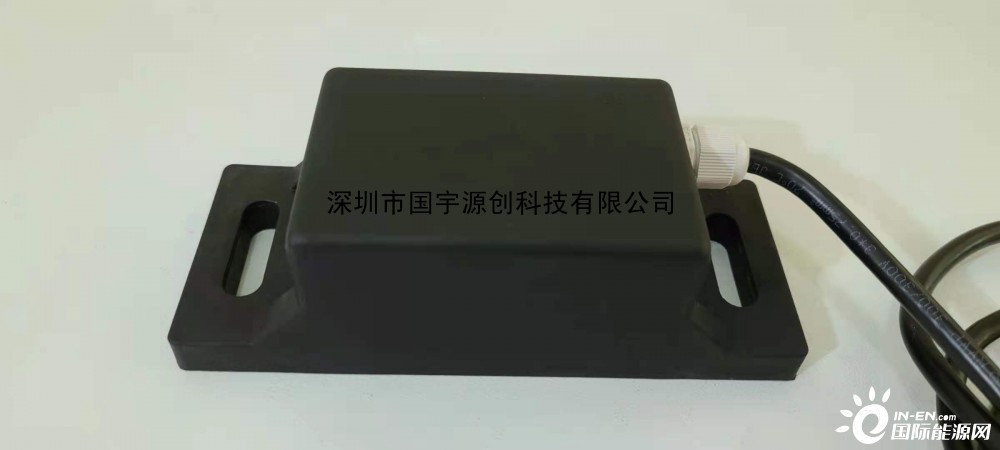

有源磁钢--火车计轴器

技术参数

l   外形尺寸：160*64*50mm

l   产品重量：0.667KG(不含支架)

l   工作方式：非接触感应式(安装时要保障铁路车轮与传感器顶部不能接触)；

l   适应轨型：43 型轨、50 型轨、60 型轨、70 型轨;

l   传感器适用轮对类型：轮径840mm-1750mm;轮缘高度：25mm-34mm;

l   安装孔距：130mm

l   三芯线连接：1.45M线长的电缆线，棕色线为电源正极，蓝色线为电源负极，黑色（黄绿）线为信号输出;

l   工作电压(VCC)：标准的传感器工作电压为12V-15V单电源，使用中保证电源电压不低于11V，同时厂家可根据客户需求任意调整输入，输出参数;

l   待机功率：输入12V时< 0.5W

l   有效检测窗口：≤Φ 40mm;

l   有效检测高度（静止开关距离）：25mm（出厂调定），允许车轮蛇形摆幅（轮缘低点距离传感器顶平面5mm时）15mm;

l   开关磁滞（行车方向）： ≤2mm（20Km/h 时）;

l   开关重复精度在工作温度范围及相同感应高度内：≤±1.0mm;

l   适应车速：0-300Km/h

l   工作温度：-45℃-±90℃

l   预留数字接口:根据客户需要二次开发;

l   开关磁滞（行车方向）： ≤2mm（20Km/h 时）;

l   开关重复精度在工作温度范围及相同感应高度内：≤±1.0mm;

l   有效检测高度（静止开关距离）： 25mm（出厂调定）;

产品用途

l   铁路车辆红外轴温探测器；

l   铁路车辆自动抄号 AEI 系统；

l   铁路车辆平轮检测设备；

l   铁路运输计轴器系统;

l   其他各种需要金属钢铁材质检测场合（接近开关）；
