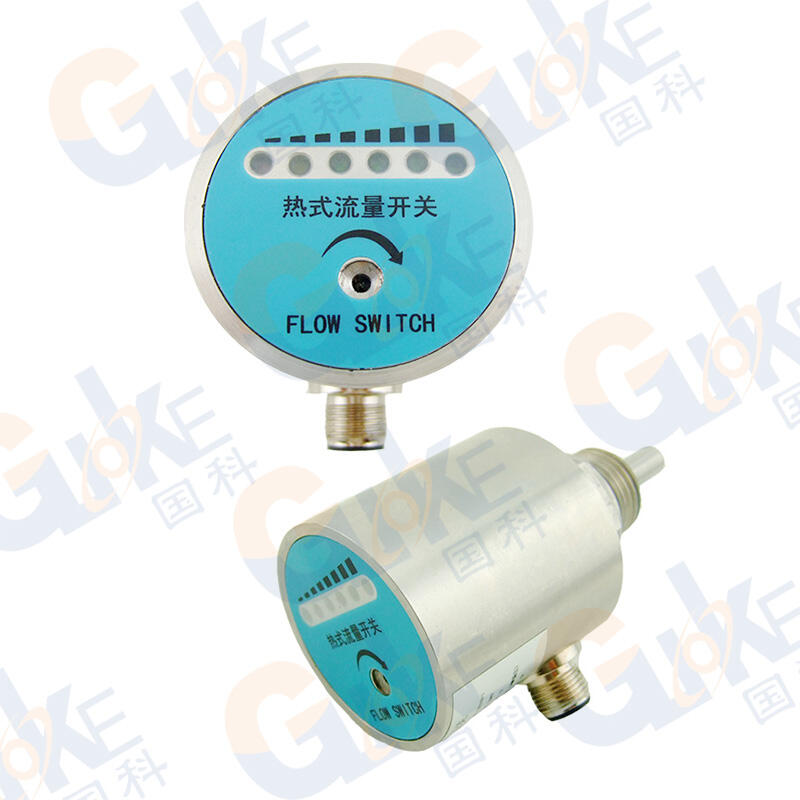

国科TFC系列热导式流量开关

一、产品概述

TFC热导式流量开关，适用于电站技术供水系统流量大小与中断监测、深井泵空抽保护、机组润滑油系统流量大小与中断监测、热油循环油系统流量大小与中断监测。

二、产品特点

——继电器/晶体管输出；

——现场可调输出0~25S延时

——无流体阻碍，无降压，无需维护

——6个LED显示报警及流量状态

——开关点现场可调

三、工作原理

TFC系列热式流量开关，是根据热交换原理设计的。其内部有两个铂温度传感器，一个是测量介质的温度，另一个接到加热元件上，与其他电阻组成惠斯通电桥。在流量开关正常工作时，加热元件工作产生热量，会传递到测温元件。如果管道内没有流体流动，两个铂电阻经惠斯通电桥输出的是一个固定偏差值；如果管道内有流体流动热量就会有热量损失，则两个测温的铂电阻经惠斯通电桥输出的是一个与流体流量大小成正比的偏差值，再经电子线路模块，就可以以多种电信号形式输出。

四、技术指标

【工作量程】：水-1~150cm/s、油-3~330cm/s、气体-0~330m/s

【开关特性】：重复性：±1%设定点量程

                             响应时间：2s~15s

【温度梯度】：~250K/min

【耐压等级】：10MPa

【温度变化响应时间】：12s

【阻尼时间】：0~25s可调

【介质温度范围】：-20~121℃

【环境温度范围】：-20~70℃

【工作电压】：直流24VDC，交流110或220VAC

【LED指示功能】：流速低于设定值：红灯亮

                                     流速等于设定值，输出动作：黄灯亮

                                    流速大于设定值，输出动作：4个绿灯表示设定值的成都（黄灯同时亮）

【输出形式】：SPDT继电器（7A/220VAC）

                             NPN晶体管（100V/400mA,压降＜1.5V）

                             PNP晶体管（100V/400mA,压降＜1.5V）

【外壳防护】：IP67防护的铸铝外壳

【安装螺纹】:G1/2
