主要功能及特点

2．1 可半自动或手动检验电力系统中各种工频电表（电压表、电流表、功率表、频率表、功率因数表、相位表）的基本误差，电压、电流、波形、功率因数等影响量引起的改变量等。

2．2电源部分可生成具有2～31次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。

2．3功放的工作频带为40Hz～1KHz，有良好的线性。电流功放为恒流源，电压功放为恒压源。

2．4由PC控制本装置进行自动或手动检验，并对结果进行处理和管理。

主要技术指标

3.1 交流输出电压、电流

·电压量程（V）

10、20、50、100、200、400、800；

·电流量程（A）

0.1、0.25、0.5、1、2.5、5、10、25、50、100；

·调节范围   0～120%(800V电压、100A电流量程105%除外)；

·调节细度? 0.005%；

·输出电压、电流、功率稳定度≤0.01%/60s（对应50A、100A为0.02%/60s）；

·每相电压**输出容量?   50VA；

·每相电流**输出容量?   100VA；

·正弦波输出时失真度??? ≤0.3%；

3.2 输出相位

·电流对同名相电压移相     0.00°～359.99°；

·调节细度 ?              0.01°；

3.3 输出频率

·调节范围?               45～65Hz；

·调节细度?               0.001Hz；

·调定值准确度????     0.01Hz；

3.4 畸变波输出

·谐波次数?2～31次；

·同时含有的谐波个数?0～30个；

·谐波幅度?总谐波的峰―峰值，应不大于以峰―峰值表示的基波额定值（即电压、电流量程）的50%；同时，包括基波在内的畸变波峰峰值应不大于以峰峰值表示的基波额定值的125%；

·各次谐波对基波移相（以基波正过零为参考相位）? 0～360°；

3.5 三相相角对称度

·三相四线    相电压之间120°±0.2°；

·三相三线?  U_AB对U_CB?滞后60°±0.2°；

3.6 直流输出电压（不包括辅助量程）

·量程  mV：100、300；

V： 1、3、10、30、100、300、600、1000；

3.7 直流输出电流（不包括辅助量程）

·量程uA： 10、30、100、300；

mA： 1、3、10、30、100、300；

A：  1、3、10、30；

3.8 直流输出容量    **30W；

3.9 直流输出调节范围和细度

·范围 0～120% ( 1000V电压、30A电流量程105%除外）；

·细度 0.002%；

3.10 直流输出准确度                 0.05%；

3.11 直流满量程输出的稳定度         ≤±0.01% RG/1min；

3.12 纹波及噪声电压引起的误差       ≤±0.01% RG；

3.13 负载从空载到满载引起的误差     ≤±0.01% RG；

3.14 装置的准确度等级               0.05；

测量交流电压、电流的允许误差（5V≤U≤800V, 0.1A≤I≤100A）     0.05%；

测量有功功率、电能的允许误差（50V≤U≤430V, 0.25A≤I≤100A）   0.05%；

测量无功功率、电能的允许误差      0.1%；

相位测量误差                    ±0.05°；

功率因数测量误差                ±0.0002；

3.15 工作电源??单相220V±10%，50Hz±5%；_?

3.16 使用环境??温度20℃±10℃，相对湿度≤85%RH；

杨东照18669895723-13708956461求求号805146545

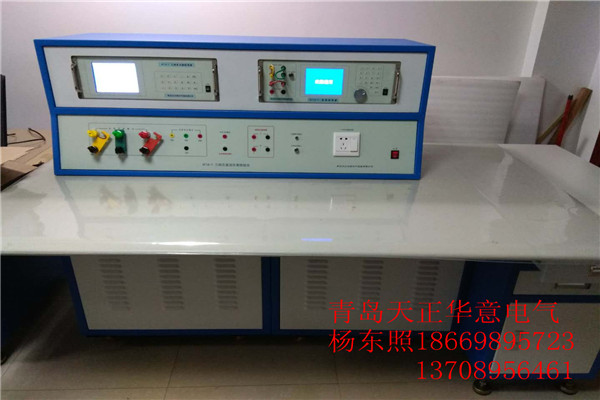

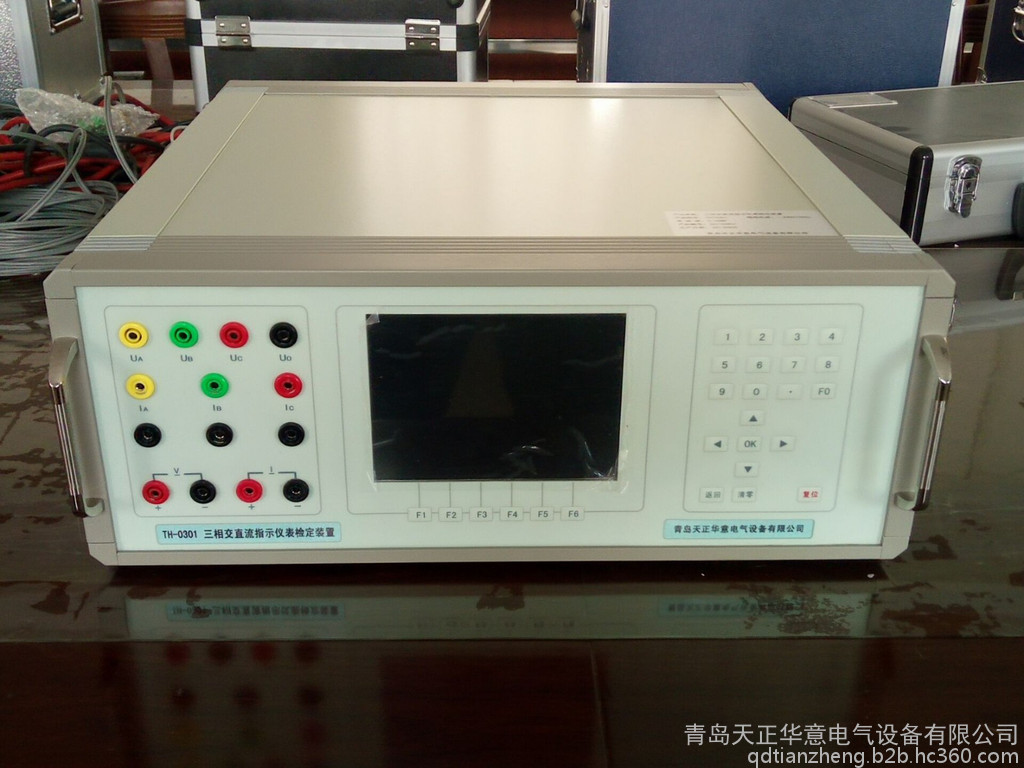

三相交直流指示仪表校验装置是我公司为满足电力行业对电测仪器仪表的新要求，根据国有关标准和规程要求，在借鉴国内同类产品的基础上，大胆创新，精心设计和集十多年的制造工艺技术推出来的新产品。它是电力部门和计量部门以及大中型工矿企业的电力计量单位必备的检测设备。 该校验装置为表源一体式，其本身具有定频、定相源特性，因而不需配置任何电压、电流、功率电能标准，即可对各类指示仪表、单相、三相电能表以及变送器进行手动或自动检定，并可将检定结果打印出来。另外还配有标准 RS232 接口，可在计算机上直接操作校验检定过程。
产品别称：
交直流指示仪表检定装置,三相交直流指示仪表检定装置,三相交直流指示仪表校验装置
产品参数：
□ 交流电压量程范围：3V~1000V(单相)、57.7V~660V(三相)，调节细度0.01%R
□ 交流电流范围：2mA~30A(单相)、200mA~30A(三相)，调节细度0.01%R
□ 频率范围：40~70Hz，调节细度0.002H
□ 相位范围：0~360°，调节细度0.01
□ 直流电压量程范围：100mV~1000V，调节细度0.01%R
□ 直流电流量程范围：2mA~30A，调节细度0.01RG
□ 检表类型支持：
3相3线有功表 : 直流电流表
3相3线无功表 : 75mV表
3相4线有功表 : 工频频率表
3相4线无功表 : 单相功率因数表
单相有功表 : 三相功率因数表
交流电压表 : 相位表
直流电压表 : 单相同步表
交流电流表 : 三相同步表
产品特性：
□ 简洁明了的中文界面，操作简单方便；
□ 可外接标准的PC/AT键盘；
□ 丰富的量程,适应更多的指示仪表校验；
□ 可储存200个检表记录，数据管理功能可直接浏览记录数据；
□ 接线图显示，保证接线简单正确。
